Unreal Engine ControlFlows插件深度剖析：现代C++异步编程范式的工程实现

1281065分钟2025-11-21591广东深圳0

Unreal Engine ControlFlows插件深度剖析：现代C++异步编程范式的工程实现

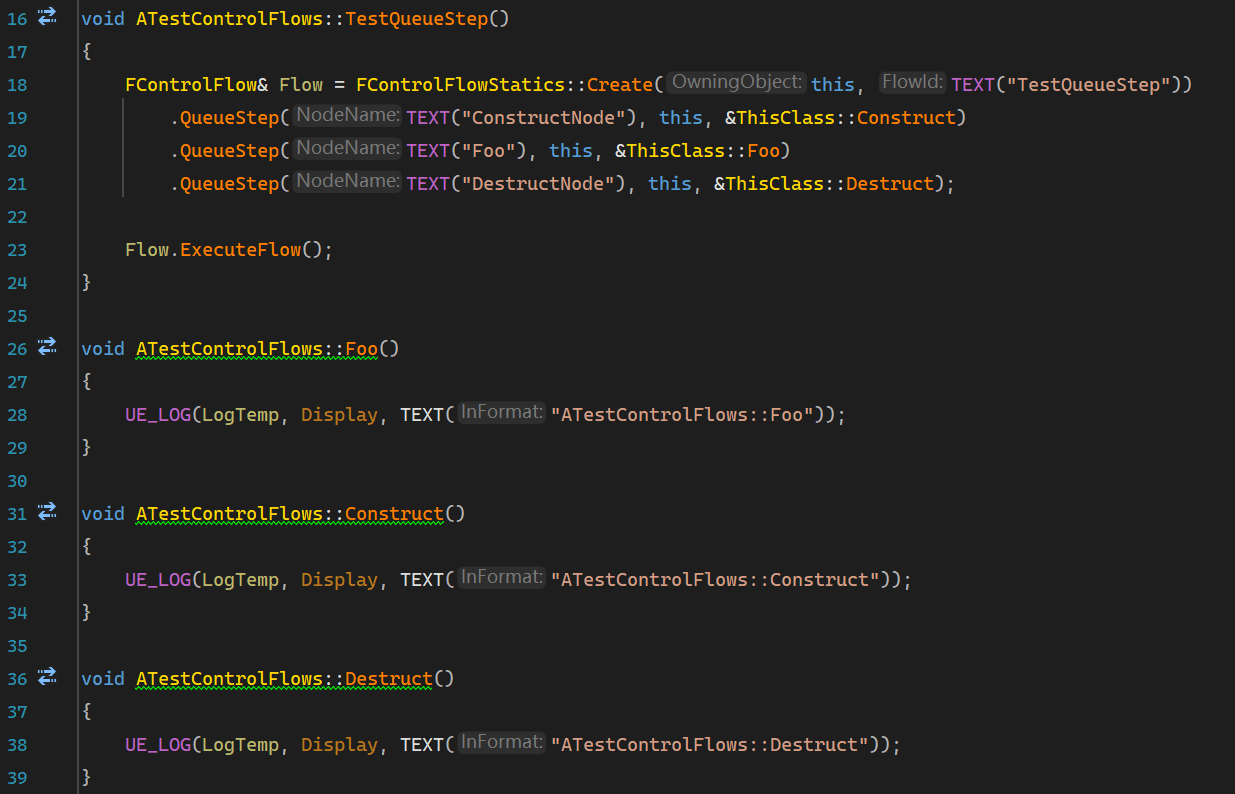

文章末尾有代码示例

前言：异步编程的复杂性挑战

在现代游戏引擎架构中，异步操作已成为性能优化和用户体验的核心要素。从GPU资源流送、网络通信到复杂的游戏状态机，传统的回调地狱(Callback Hell)和状态管理复杂性一直困扰着开发者。Epic Games的ControlFlows插件不仅仅是一个异步管理工具，更是一个体现现代C++设计哲学的工程杰作，它通过精巧的类型系统、SFINAE技术和委托机制，构建了一套声明式的异步流程编程范式。

本文将从编译器层面、内存模型、并发理论和设计模式等多个维度，深度剖析ControlFlows的技术内核，揭示其背后的工程智慧。

说明：本文包含三类代码片段——(1) 源码摘录（会尽量标注对应的头文件/实现文件）；(2) 简化示意（用于解释机制，可能不可直接编译）；(3) 扩展设想（帮助理解工程化方向，当前插件未必实现）。如需精确接口与行为，请以 Engine/Plugins/Experimental/ControlFlows/Source/ControlFlows 下最新源码为准。

核心架构：基于类型擦除的多态委托系统

类型系统设计哲学

ControlFlows的核心创新在于其类型感知的函数签名推断系统。通过C++模板元编程和SFINAE(Substitution Failure Is Not An Error)技术，实现了编译时的函数类型自动识别：

cpp

// 简化示意：参考 ControlFlow.h 中 QueueStep/QueueWait 的绑定对象推断与分发
// 核心类型推断机制的简化实现
template<typename BindingObjectClassT, typename...ArgsT>
void QueueStep_Internal_DeduceBindingObject(
    const FString& InDebugName,
    typename TEnableIf<IsDerivedFromSharedFromThis<BindingObjectClassT>(),
                       BindingObjectClassT*>::Type InBindingObject,
    ArgsT...Params)
{
    // 智能指针类型推断分支
    if (InBindingObject->DoesSharedInstanceExist())
    {
        QueueStep_Internal_TSharedFromThis(InDebugName,
            StaticCastSharedRef<BindingObjectClassT>(InBindingObject->AsShared()),
            Params...);
    }
}

template<typename BindingObjectClassT, typename...ArgsT>
void QueueStep_Internal_DeduceBindingObject(
    const FString& InDebugName,
    typename TEnableIf<TIsDerivedFrom<BindingObjectClassT, UObject>::IsDerived,
                       BindingObjectClassT*>::Type InBindingObject,
    ArgsT...Params)
{
    // UObject类型推断分支
    QueueStep_Internal_UObject<BindingObjectClassT>(InDebugName, InBindingObject, Params...);
}

函数签名到执行策略的映射矩阵

┌─────────────────────────────────────────────────────────────────────────────┐
│                        函数签名 → 执行策略映射表                              │
├─────────────────────────────────────────────────────────────────────────────┤
│ 函数签名                                              │ 节点类型        │ 执行模式 │
├───────────────────────────────────────────────────────┼───────────────┼─────────┤
│ void Function()                                       │ SelfCompleting │ 同步     │
│ void Function(FControlFlowNodeRef)                    │ RequiresCallback │ 异步   │
│ void Function(TSharedRef<FControlFlow>)               │ Task(SubFlow)  │ 子流程   │
│ int32 Function(TSharedRef<FControlFlowBranch>)        │ Task(Branch)   │ 分支     │
│ void Function(TSharedRef<FConcurrentControlFlows>)    │ Task(Concurrent) │ 并发  │
│ EConditionalLoopResult Function(TSharedRef<FConditionalLoop>) │ Task(Loop) │ 循环 │
└───────────────────────────────────────────────────────┴───────────────┴─────────┘

注：以上类型名与返回值以 UE 5.5 插件源码为准（例如 FConcurrentControlFlows、FConditionalLoop、EConditionalLoopResult）。

节点继承层次与多态执行机制

cpp

// 摘录（节选/略去细节）：ControlFlowNode.h / ControlFlowNode.cpp
// 节点类型层次结构的设计精髓
class FControlFlowNode : public TSharedFromThis<FControlFlowNode>
{
protected:
    TWeakPtr<FControlFlow> Parent;      // 弱引用避免循环依赖
    FString NodeName;                   // 调试信息
    bool bCancelled = false;            // 取消状态
    bool bWasBoundOnExecution = true;   // 绑定状态检查

public:
    virtual void Execute() {}           // 多态执行入口
    virtual void CancelFlow();          // 统一取消机制
    void ContinueFlow();               // 流程继续协议
};

// 自完成节点：同步操作的抽象
class FControlFlowNode_SelfCompleting : public FControlFlowNode
{
private:
    FSimpleDelegate Process;           // 同步委托
protected:
    virtual void Execute() override
    {
        LogExecution();
        if (Parent.IsValid())
        {
            Parent.Pin()->ExecuteNode(SharedThis(this));
        }
    }
};

// 回调节点：异步操作的抽象
class FControlFlowNode_RequiresCallback : public FControlFlowNode
{
private:
    FControlFlowWaitDelegate Process;  // 异步委托，携带NodeRef
protected:
    virtual void Execute() override
    {
        LogExecution();
        if (Process.IsBound())
        {
            Process.Execute(SharedThis(this));  // 传递自身引用
        }
        else
        {
            bWasBoundOnExecution = false;
            ContinueFlow();
        }
    }
};

执行引擎：状态机驱动的流程调度器

核心执行循环的设计精髓

cpp

// 摘录：ControlFlow.cpp（FControlFlow::HandleControlFlowNodeCompleted）
void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 递归深度保护机制
    if (!ensure(SubFlowStack_ForDebugging.Num() < MAX_FLOW_LOOPS))
    {
        UE_LOG(LogControlFlows, Error, TEXT("Hit maximum Flow loops. Infinite recursion detected?"));
        return;
    }

    // 取消传播机制
    const bool bCancelRequested = !bInterpretCancelledNodeAsComplete &&
                                  NodeCompleted->HasCancelBeenRequested();

    // 状态清理
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();

    if (FlowQueue.Num() > 0)
    {
        if (bCancelRequested)
        {
            // 级联取消：通过递归调用实现整个队列的取消
            CurrentNode = FlowQueue[0];
            FlowQueue.RemoveAt(0);
            CurrentNode->CancelFlow(); // 触发下一个节点的取消
        }
        else
        {
            // 正常流程继续
            bBroadcastingStepComplete = true;
            OnStepCompletedDelegate.Broadcast();
            bBroadcastingStepComplete = false;
            ExecuteNextNodeInQueue();
        }
    }
    else
    {
        // 流程结束处理
        if (bCancelRequested)
        {
            BroadcastCancellation();
        }
        else
        {
            OnFlowCompleteDelegate.Broadcast();
            OnCompleteDelegate_Internal.ExecuteIfBound();
        }
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
}

FControlFlow 生命周期详解

理解 FControlFlow 的完整生命周期对于正确使用该系统至关重要。以下从状态机视角详细剖析流程对象从创建到销毁的全过程。

生命周期状态机

┌─────────────────────────────────────────────────────────────────────────────────┐
│                           FControlFlow 生命周期状态机                             │
├─────────────────────────────────────────────────────────────────────────────────┤
│                                                                                 │
│  ┌─────────┐   QueueXxx()   ┌──────────┐  ExecuteFlow()  ┌──────────┐          │
│  │ Created │ ─────────────→ │ Queuing  │ ───────────────→│ Running  │          │
│  └─────────┘                └──────────┘                 └────┬─────┘          │
│       │                          │                            │                │
│       │                          │                      ┌─────┴─────┐          │
│       │                          │                      ↓           ↓          │
│       │                          │               ┌──────────┐ ┌──────────┐     │
│       │                          │               │Completing│ │Cancelling│     │
│       │                          │               └────┬─────┘ └────┬─────┘     │
│       │                          │                    │            │           │
│       │                          │                    ↓            ↓           │
│       │                          │               ┌──────────────────────┐      │
│       │                          └──────────────→│      Finished        │      │
│       │           (空队列直接完成)                 │ (Completed/Cancelled)│      │
│       │                                          └──────────────────────┘      │
│       ↓                                                     │                  │
│  ┌─────────┐                                                │                  │
│  │  Reset  │←───────────────────────────────────────────────┘                  │
│  └─────────┘                                                                   │
│                                                                                 │
└─────────────────────────────────────────────────────────────────────────────────┘

阶段1：创建（Construction）

cpp

// 摘录：ControlFlow.cpp
FControlFlow::FControlFlow(const FString& FlowDebugName)
{
    if (FlowDebugName.IsEmpty())
    {
        DebugName = FString::Format(TEXT("ControlFlow_{0}"),
            { FString::FormatAsNumber(UnnamedControlFlowCounter) });
        UnnamedControlFlowCounter++;  // 全局静态计数器，保证唯一性
    }
    else
    {
        DebugName = FlowDebugName;
    }
}

创建方式有两种：

方式	代码示例	生命周期管理
直接 `MakeShared`	`TSharedRef<FControlFlow> Flow = MakeShared<FControlFlow>("MyFlow");`	由调用者持有 `TSharedRef/TSharedPtr` 控制
通过 `FControlFlowStatics::Create`	`FControlFlow& Flow = FControlFlowStatics::Create(this, "MyFlow");`	由 Manager 托管，自动清理

FControlFlowStatics 托管机制（摘录：ControlFlowManager.h）：

cpp

template<typename OwningObjectT>
static FControlFlow& Create_Internal(OwningObjectT* OwningObject, const FString& FlowId, bool bIsPersistent)
{
    TSharedRef<TControlFlowContainer<OwningObjectT>> NewContainer =
        MakeShared<TControlFlowContainer<OwningObjectT>>(OwningObject, MakeShared<FControlFlow>(FlowId), FlowId);

    if (bIsPersistent)
        GetPersistentFlows().Add(NewContainer);   // 持久化流程（FindOrCreate 创建）
    else
        GetNewlyCreatedFlows().Add(NewContainer); // 新创建流程（Create 创建）

    NewContainer->GetControlFlow()->Reset();
    CheckNewlyCreatedFlows();  // 注册下一帧检查
    return NewContainer->GetControlFlow().Get();
}

初始状态：

CurrentNode = nullptr（未运行）
FlowQueue 为空
bInterpretCancelledNodeAsComplete = false
各种计数器归零

阶段2：队列构建（Queuing）

通过链式调用 QueueXxx() 或 .QueueStep() 向 FlowQueue 添加节点：

cpp

// 摘录：ControlFlow.cpp
FSimpleDelegate& FControlFlow::QueueFunction(const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowNode_SelfCompleting> NewNode =
        MakeShared<FControlFlowNode_SelfCompleting>(SharedThis(this), FormatOrGetNewNodeDebugName(FlowNodeDebugName));
    FlowQueue.Add(NewNode);  // 加入队列
    return NewNode->Process; // 返回委托供绑定
}

FControlFlowWaitDelegate& FControlFlow::QueueWait(const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowNode_RequiresCallback> NewNode =
        MakeShared<FControlFlowNode_RequiresCallback>(SharedThis(this), FormatOrGetNewNodeDebugName(FlowNodeDebugName));
    FlowQueue.Add(NewNode);
    return NewNode->Process;
}

节点类型与创建：

队列方法	创建的节点类型	特点
`QueueFunction()`	`FControlFlowNode_SelfCompleting`	同步执行，自动完成
`QueueWait()`	`FControlFlowNode_RequiresCallback`	异步，需手动 `ContinueFlow()`
`QueueControlFlow()`	`FControlFlowNode_Task` + `FControlFlowSimpleSubTask`	子流程
`QueueControlFlowBranch()`	`FControlFlowNode_Task` + `FControlFlowTask_Branch`	分支
`QueueConcurrentFlows()`	`FControlFlowNode_Task` + `FControlFlowTask_ConcurrentFlows`	并发
`QueueConditionalLoop()`	`FControlFlowNode_Task` + `FControlFlowTask_ConditionalLoop`	循环

阶段3：启动执行（ExecuteFlow）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteFlow()
{
    // 关键检查：防止重复执行
    if (ensureAlwaysMsgf(!CurrentNode.IsValid(),
        TEXT("Flow is already running! Or perhaps there are multiple instances of owning class?")))
    {
        // 防止无限递归
        if (!ensure(SubFlowStack_ForDebugging.Num() < MAX_FLOW_LOOPS))
        {
            UE_LOG(LogControlFlows, Error, TEXT("Hit maximum Flow loops. Infinite recursion?"));
        }
        else
        {
            // 通知 Manager：流程开始
            FControlFlowStatics::HandleControlFlowStartedNotification(AsShared());

            SubFlowStack_ForDebugging.Add(SharedThis(this));  // 调试栈

            if (FlowQueue.Num() > 0)
            {
                ExecuteNextNodeInQueue();  // 执行第一个节点
            }
            else
            {
                // 空队列视为完成
                OnFlowCompleteDelegate.Broadcast();
                OnExecutedWithoutAnyNodesDelegate_Internal.ExecuteIfBound();
                FControlFlowStatics::HandleControlFlowFinishedNotification();
            }

            SubFlowStack_ForDebugging.Pop();
        }
    }
}

Manager 状态转移（摘录：ControlFlowManager.cpp）：

cpp

void FControlFlowStatics::HandleControlFlowStartedNotification(TSharedRef<const FControlFlow> InFlow)
{
    TArray<TSharedRef<FControlFlowContainerBase>>& NewFlows = GetNewlyCreatedFlows();
    for (size_t Idx = 0; Idx < NewFlows.Num(); ++Idx)
    {
        if (InFlow == NewFlows[Idx]->GetControlFlow())
        {
            GetExecutingFlows().Add(NewFlows[Idx]);  // NewlyCreated → Executing
        }
        NewFlows.RemoveAtSwap(Idx);
        --Idx;
    }
    CheckForInvalidFlows();
}

阶段4：节点执行循环（Node Execution Loop）

执行下一个节点：

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteNextNodeInQueue()
{
    CurrentNode = FlowQueue[0];           // 取队首
    if (Activity)
        Activity->Update(*CurrentNode->GetNodeName());

    FlowQueue.RemoveAt(0);                // 从队列移除
    CurrentNode->Execute();               // 执行节点
}

不同节点类型的执行逻辑：

SelfCompleting（同步节点）：

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode_SelfCompleting::Execute()
{
    LogExecution();
    if (ensureAlways(Parent.IsValid()))
    {
        Parent.Pin()->ExecuteNode(SharedThis(this));  // 委托给 Flow 执行
    }
}

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteNode(TSharedRef<FControlFlowNode_SelfCompleting> SelfCompletingNode)
{
    if (SelfCompletingNode->Process.IsBound())
    {
        SelfCompletingNode->Process.Execute();  // 执行绑定的函数
    }
    else
    {
        SelfCompletingNode->bWasBoundOnExecution = false;
    }

    if (SelfCompletingNode->HasCancelBeenRequested())
    {
        FlowQueue.Reset();
        BroadcastCancellation();
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
    else
    {
        SelfCompletingNode->ContinueFlow();  // 自动继续
    }
}

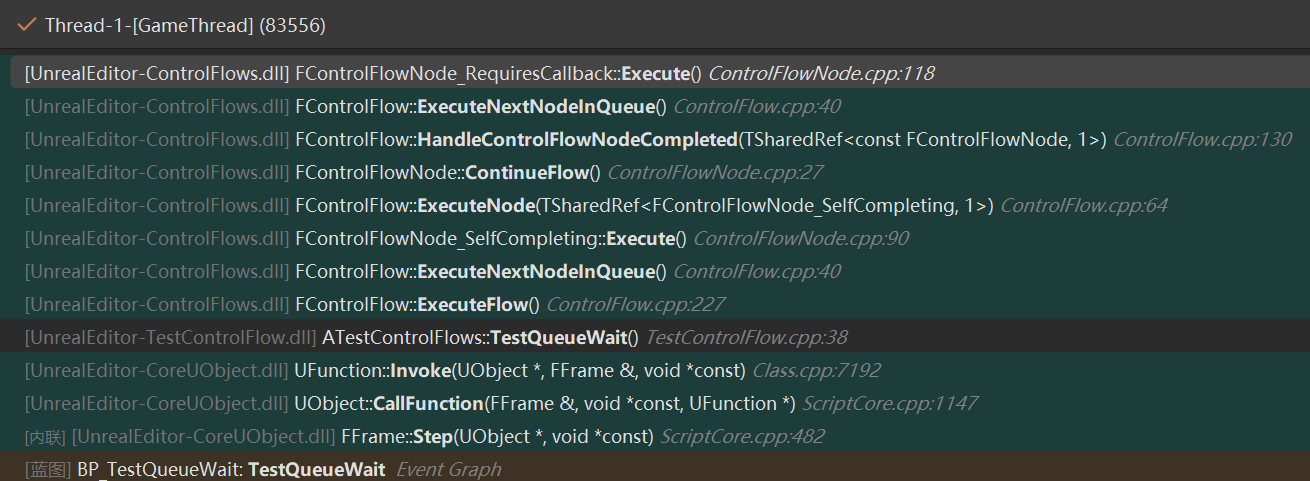

RequiresCallback（异步节点）：

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode_RequiresCallback::Execute()
{
    LogExecution();

    if (Process.IsBound())
    {
        // 传入 SharedThis(this) 供用户调用 ContinueFlow()
        Process.Execute(SharedThis(this));
    }
    else
    {
        bWasBoundOnExecution = false;
        ContinueFlow();  // 未绑定则直接继续
    }
}

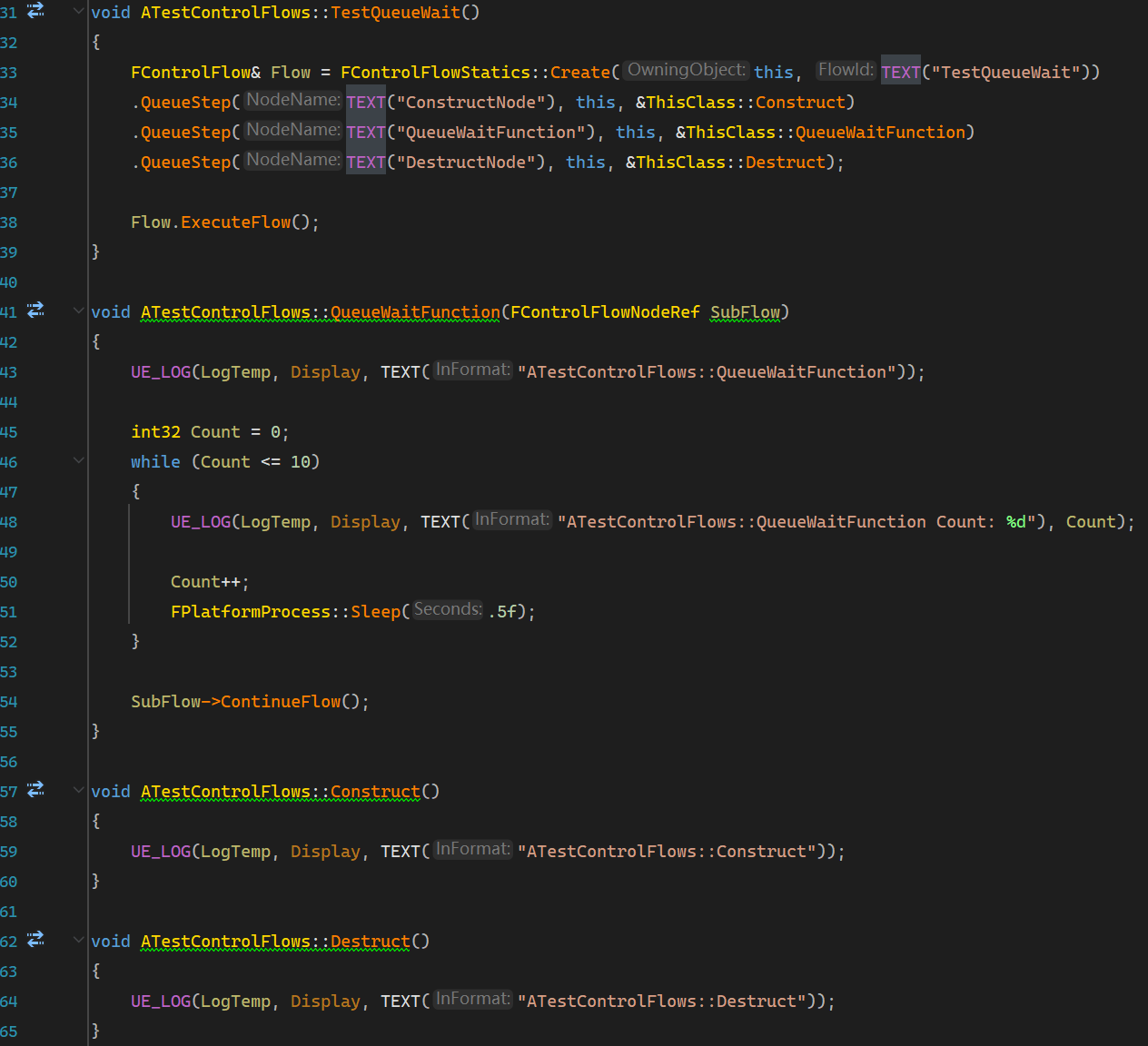

用户代码需要调用：

cpp

void MyAsyncStep(FControlFlowNodeRef FlowHandle)
{
    // 异步操作...
    SomeAsyncOperation([FlowHandle]() {
        FlowHandle->ContinueFlow();  // 完成后继续流程
        // 或 FlowHandle->CancelFlow(); // 取消流程
    });
}

阶段5：节点完成与流程推进

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode::ContinueFlow()
{
    if (ensure(Parent.IsValid()))
    {
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));
    }
}

HandleControlFlowNodeCompleted 核心逻辑（摘录：ControlFlow.cpp）：

cpp

void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 验证：完成的节点必须是当前节点
    if (ensureMsgf(CurrentNode.IsValid(), ...) &&
        ensureMsgf(&NodeCompleted.Get() == CurrentNode.Get(), ...))
    {
        const bool bCancelRequested = !bInterpretCancelledNodeAsComplete &&
                                      NodeCompleted->HasCancelBeenRequested();
        CurrentNode.Reset();
        CurrentlyRunningTask.Reset();

        if (FlowQueue.Num() > 0)
        {
            if (bCancelRequested)
            {
                // 取消请求：级联取消后续节点
                CurrentNode = FlowQueue[0];
                FlowQueue.RemoveAt(0);
                CurrentNode->CancelFlow();  // 递归取消
            }
            else
            {
                // 正常完成：广播并执行下一个
                bBroadcastingStepComplete = true;
                OnStepCompletedDelegate.Broadcast();
                bBroadcastingStepComplete = false;
                ExecuteNextNodeInQueue();
            }
        }
        else
        {
            // 队列空了 → 流程结束
            if (bCancelRequested)
                BroadcastCancellation();
            else
            {
                OnStepCompletedDelegate.Broadcast();
                OnFlowCompleteDelegate.Broadcast();
                OnCompleteDelegate_Internal.ExecuteIfBound();
            }
            FControlFlowStatics::HandleControlFlowFinishedNotification();
        }
    }
}

阶段6：取消流程（CancelFlow）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::CancelFlow()
{
    if (CurrentNode.IsValid())
    {
        CurrentNode->CancelFlow();  // 取消当前节点
    }
    else
    {
        BroadcastCancellation();
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
}

// 摘录：ControlFlowNode.cpp
void FControlFlowNode::CancelFlow()
{
    if (ensure(Parent.IsValid()))
    {
        bCancelled = true;
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));  // 走完成流程但带取消标记
    }
}

取消传播机制：

当节点完成时检测到 bCancelled = true 且 bInterpretCancelledNodeAsComplete = false
会对队列中剩余的每个节点调用 CancelFlow()
形成级联取消直到队列清空

SetCancelledNodeAsComplete(true) 详解：

该方法用于控制取消是否级联传播。核心逻辑在 HandleControlFlowNodeCompleted 中：

cpp

const bool bCancelRequested = !bInterpretCancelledNodeAsComplete && NodeCompleted->HasCancelBeenRequested();

这是一个与运算，bCancelRequested = true 需要同时满足：

bInterpretCancelledNodeAsComplete == false（默认值）
NodeCompleted->HasCancelBeenRequested() == true（节点被取消）

设置	节点被取消后	后续节点
`SetCancelledNodeAsComplete(false)`（默认）	`bCancelRequested = true`	级联取消所有后续节点
`SetCancelledNodeAsComplete(true)`	`bCancelRequested = false`	正常继续执行后续节点

行为对比图解：

默认行为 (bInterpretCancelledNodeAsComplete = false):
┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐
│ Step1  │───→│ Step2  │───→│ Step3  │───→│ Step4  │
└────────┘    └───┬────┘    └────────┘    └────────┘
                  │ CancelFlow()
                  ↓
              Step2 取消 → Step3 取消 → Step4 取消 → OnFlowCancelledDelegate

设置 SetCancelledNodeAsComplete(true):
┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐
│ Step1  │───→│ Step2  │───→│ Step3  │───→│ Step4  │
└────────┘    └───┬────┘    └────────┘    └────────┘
                  │ CancelFlow()
                  ↓
              Step2 "完成" → Step3 执行 → Step4 执行 → OnFlowCompleteDelegate

使用场景示例： 当希望某个节点的取消不影响后续流程时使用：

cpp

Flow.SetCancelledNodeAsComplete(true)
    .QueueStep(TEXT("可选步骤"), [](FControlFlowNodeRef Node) {
        // 这个步骤可能被取消（如用户点击跳过）
        // 但我们希望后续步骤继续执行
        if (UserClickedSkip)
            Node->CancelFlow();  // 取消当前节点
        else
            Node->ContinueFlow();
    })
    .QueueStep(TEXT("必须执行"), []() {
        // 无论上一步是否被取消，这里都会执行
    })
    .ExecuteFlow();

简单理解：把"取消"当作"完成"来处理，不触发级联取消。

阶段7：流程结束与清理

委托广播顺序：

场景	广播顺序
正常完成	`OnStepCompletedDelegate` → `OnFlowCompleteDelegate` → `OnCompleteDelegate_Internal`
取消	`OnFlowCancelledDelegate` → `OnCancelledDelegate_Internal`

Manager 清理流程（摘录：ControlFlowManager.cpp）：

cpp

bool FControlFlowStatics::IterateForInvalidFlows(float DeltaTime)
{
    // 1. Persistent → Executing（如果开始运行）
    for (auto& PersistentFlow : GetPersistentFlows())
    {
        if (PersistentFlow->IsRunning())
        {
            GetExecutingFlows().Add(PersistentFlow);
            // 从 Persistent 移除
        }
    }

    // 2. Executing → Finished（如果停止运行）
    for (auto& ExecutingFlow : GetExecutingFlows())
    {
        if (!ExecutingFlow->IsRunning() && ExecutingFlow->NumInQueue() == 0)
        {
            ExecutingFlow->Activity = nullptr;
            GetFinishedFlows().Add(ExecutingFlow);
            // 从 Executing 移除
        }
    }

    // 3. Finished → 删除（下一帧）
    for (auto& CompletedFlow : GetFinishedFlows())
    {
        // 验证并移除
    }

    return false;  // 不重复 Tick
}

阶段8：重置（Reset）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::Reset()
{
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();
    FlowQueue.Reset();
    SubFlowStack_ForDebugging.Reset();
    UnnamedNodeCounter = 0;
    UnnamedBranchCounter = 0;
}

Reset 后可以重新 Queue + ExecuteFlow。

QueueDelay 与 LastZeroSecondDelay 机制

QueueDelay 用于在流程中插入延迟，其中 LastZeroSecondDelay 是一个防止同一帧内多个 0 秒延迟嵌套执行的节流机制。

问题背景： 当使用 QueueDelay(0.0f) 时，虽然延迟时间是 0 秒，但它仍然会通过 FTSTicker 推迟到帧末尾执行。如果在同一帧内有多个连续的 0 秒延迟，可能导致 Ticker 嵌套回调问题。

核心数据结构：

cpp

// ControlFlow.h
TPair<double /*Timestamp*/, float /*DeltaTime*/> LastZeroSecondDelay;

QueueDelay 源码解析（摘录：ControlFlow.cpp）：

cpp

FControlFlow& FControlFlow::QueueDelay(const float InSeconds, const FString& NodeName)
{
    QueueWait(NodeName).BindLambda([InSeconds](FControlFlowNodeRef FlowHandle)
    {
        TSharedRef<FControlFlow> OwningFlow = FlowHandle->Parent.Pin().ToSharedRef();

        // 如果本帧已经有过 0 秒延迟，把那次的 DeltaTime 加到这次延迟上
        const float AdditionalDelay = (InSeconds == 0.0f &&
            OwningFlow->LastZeroSecondDelay.Key == FApp::GetCurrentTime())
            ? OwningFlow->LastZeroSecondDelay.Value : 0.0f;

        const float SecondsToDelay = InSeconds + AdditionalDelay;

        FTSTicker::GetCoreTicker().AddTicker(FTickerDelegate::CreateLambda(
            [FlowHandle, bIsZeroSecondDelay = SecondsToDelay == 0.0f](float DeltaTime)
            {
                if (FlowHandle->Parent.IsValid() && !FlowHandle->HasCancelBeenRequested())
                {
                    // 如果是 0 秒延迟，向上通知所有父流程
                    if (bIsZeroSecondDelay)
                    {
                        TSharedPtr<FControlFlow> FlowIter = FlowHandle->Parent.Pin().ToSharedRef();
                        while (FlowIter.IsValid())
                        {
                            FlowIter->LastZeroSecondDelay = { FApp::GetCurrentTime(), DeltaTime };
                            FlowIter = FlowIter->ParentFlow.Pin();
                        }
                    }
                    FlowHandle->ContinueFlow();
                }
                return false;
            }), SecondsToDelay);
    });
    return *this;
}

执行流程示例：

假设以下流程在同一帧内执行：

cpp

Flow.QueueStep(TEXT("Step1"), []() { /* 执行 Step1 */ })
    .QueueDelay(0.0f, TEXT("Delay1"))  // 第一个 0 秒延迟
    .QueueStep(TEXT("Step2"), []() { /* 执行 Step2 */ })
    .QueueDelay(0.0f, TEXT("Delay2"))  // 第二个 0 秒延迟
    .QueueStep(TEXT("Step3"), []() { /* 执行 Step3 */ })
    .ExecuteFlow();

帧 N（时间 = 100.0，DeltaTime = 0.016）：

步骤	操作	LastZeroSecondDelay	说明
1	Step1 执行完成	`{0.0, 0.0}`	初始状态
2	Delay1 入队执行	-	`AdditionalDelay = 0`（时间戳不匹配），`SecondsToDelay = 0`
3	Ticker 回调（Delay1）	`{100.0, 0.016}`	记录本帧时间戳和 DeltaTime
4	Step2 执行完成	`{100.0, 0.016}`	-
5	Delay2 入队执行	-	`AdditionalDelay = 0.016`（时间戳匹配），`SecondsToDelay = 0.016`
6	流程暂停	-	等待下一帧

帧 N+1（时间 = 100.016）：

步骤	操作	说明
7	Ticker 回调（Delay2）	延迟到期
8	Step3 执行	流程完成

时间线对比：

没有 LastZeroSecondDelay 机制（假设）:
帧 N:   Step1 → Delay1 → [Ticker] → Step2 → Delay2 → [Ticker] → Step3
        ↑ 全部在同一帧，可能导致 Ticker 嵌套调用问题

有 LastZeroSecondDelay 机制（实际）:
帧 N:   Step1 → Delay1 → [Ticker] → Step2 → Delay2 → [等待...]
                                                        ↓
帧 N+1: [Ticker] → Step3
        ↑ 第二个 0 秒延迟被推迟到下一帧

核心逻辑：

┌─────────────────────────────────────────────────────────────────────────┐
│                        QueueDelay(0.0f) 执行逻辑                         │
├─────────────────────────────────────────────────────────────────────────┤
│                                                                         │
│  本帧是否已有 0 秒延迟？                                                  │
│  (LastZeroSecondDelay.Key == FApp::GetCurrentTime())                    │
│                                                                         │
│           ├── 否 → SecondsToDelay = 0.0f（本帧末尾执行）                  │
│           │        Ticker 回调时记录 LastZeroSecondDelay                 │
│           │                                                             │
│           └── 是 → SecondsToDelay = 0.0f + LastDeltaTime                │
│                    （推迟到下一帧执行）                                   │
│                                                                         │
└─────────────────────────────────────────────────────────────────────────┘

为什么要向上传播到父流程？ 子流程、分支、并发流程都会继承父流程的 LastZeroSecondDelay，确保嵌套流程中的 0 秒延迟也能正确累积。

简单理解： 每帧只允许一个 QueueDelay(0.0f) 立即执行，后续的 0 秒延迟会被推迟到下一帧。这是一种节流（throttling）机制，避免同一帧内多个 Ticker 嵌套回调。

子流程/并发流程的生命周期

子流程（SubFlow）：

cpp

// 摘录：ControlFlow.cpp
FControlFlowPopulator& FControlFlow::QueueControlFlow(const FString& TaskName, const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowSimpleSubTask> NewTask = MakeShared<FControlFlowSimpleSubTask>(TaskName);
    TSharedRef<FControlFlowNode_Task> NewNode = MakeShared<FControlFlowNode_Task>(...);

    NewTask->GetTaskFlow()->ParentFlow = AsWeak();  // 建立父子关系
    NewTask->GetTaskFlow()->Activity = Activity;   // 继承 Activity
    ...
}

// 摘录：ControlFlowTask.cpp
void FControlFlowSimpleSubTask::Execute()
{
    if (TaskPopulator.IsBound() && GetTaskFlow().IsValid())
    {
        // 继承父流程的延迟信息
        GetTaskFlow()->LastZeroSecondDelay = GetOwningFlowForTaskNode().Pin()->LastZeroSecondDelay;

        // 绑定完成/取消回调
        GetTaskFlow()->OnCompleteDelegate_Internal.BindSP(SharedThis(this), &FControlFlowSimpleSubTask::CompletedSubTask);
        GetTaskFlow()->OnExecutedWithoutAnyNodesDelegate_Internal.BindSP(...);
        GetTaskFlow()->OnCancelledDelegate_Internal.BindSP(...);

        TaskPopulator.Execute(GetTaskFlow().ToSharedRef());  // 用户填充子流程

        ensureAlwaysMsgf(!GetTaskFlow()->IsRunning(),
            TEXT("Did you call ExecuteFlow() on a SubFlow? You don't need to."));

        GetTaskFlow()->ExecuteFlow();  // 内部启动
    }
}

关键点：

子流程的 ExecuteFlow() 由 Task 内部调用，用户不应手动调用
子流程完成后通过 OnCompleteDelegate_Internal 通知父流程继续

生命周期时序图

用户代码                    FControlFlow                    FControlFlowNode                Manager
   │                            │                                │                            │
   │ MakeShared/Create          │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ ctor: 初始化 DebugName          │                            │
   │                            │                                │                            │
   │ .QueueStep()/QueueWait()   │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ 创建 Node, 加入 FlowQueue       │                            │
   │                            │                                │                            │
   │ .ExecuteFlow()             │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ HandleControlFlowStartedNotification ─────────────────────→│
   │                            │                                │     NewlyCreated→Executing │
   │                            │ ExecuteNextNodeInQueue()       │                            │
   │                            ├───────────────────────────────→│                            │
   │                            │                                │ Execute()                  │
   │                            │                                │ (执行绑定函数)              │
   │                            │                                │                            │
   │                            │←───────────────────────────────┤ ContinueFlow()             │
   │                            │ HandleControlFlowNodeCompleted │                            │
   │                            │ OnStepCompletedDelegate.Broadcast()                        │
   │                            │                                │                            │
   │                            │ (队列非空) ExecuteNextNodeInQueue()                         │
   │                            │ ...循环...                      │                            │
   │                            │                                │                            │
   │                            │ (队列空) OnFlowCompleteDelegate.Broadcast()                 │
   │                            │ HandleControlFlowFinishedNotification ─────────────────────→│
   │                            │                                │     Executing→Finished     │
   │                            │                                │                            │
   │                            │                                │     (下一帧清理)            │

关键成员变量与状态判断

cpp

// 摘录：ControlFlow.h
class FControlFlow
{
private:
    FString DebugName;                                    // 调试名
    bool bInterpretCancelledNodeAsComplete = false;       // 取消是否视为完成
    bool bBroadcastingStepComplete = false;               // 正在广播步骤完成

    TSharedPtr<FControlFlowNode_Task> CurrentlyRunningTask = nullptr;  // 当前 Task
    TSharedPtr<FControlFlowNode> CurrentNode = nullptr;                // 当前节点
    TWeakPtr<FControlFlow> ParentFlow;                                 // 父流程（子流程用）

    TArray<TSharedRef<FControlFlowNode>> FlowQueue;       // 节点队列
};

// 摘录：ControlFlow.cpp
bool FControlFlow::IsRunning() const
{
    return CurrentNode.IsValid() || bBroadcastingStepComplete;
}

注意事项与最佳实践

不要重复调用 ExecuteFlow()：源码有 ensureAlwaysMsgf(!CurrentNode.IsValid(), ...) 检查
子流程不要手动 ExecuteFlow()：由 Task 内部驱动
异步节点必须调用 ContinueFlow() 或 CancelFlow()：否则流程会永久挂起
使用 SetCancelledNodeAsComplete(true) 可以让取消不级联
FControlFlowStatics::Create 创建的流程会在下一帧检查是否已执行：未执行会自动触发 ExecuteFlow()

内存管理：智能指针与生命周期控制

ControlFlows采用了精密的内存管理策略，通过智能指针系统确保对象生命周期的安全性：

┌─────────────────────────────────────────────────────────────────────────────┐
│                           内存引用关系图                                      │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  ┌─────────────────┐    TSharedRef    ┌─────────────────┐                   │
│  │   FControlFlow  │◄─────────────────┤ FControlFlowNode │                   │
│  │                 │                  │                 │                   │
│  │ • FlowQueue     │                  │ • Parent (Weak) │                   │
│  │ • CurrentNode   │                  │ • NodeName      │                   │
│  │ • ParentFlow    │                  │ • bCancelled    │                   │
│  └─────────────────┘                  └─────────────────┘                   │
│         │                                       │                           │
│         │ TWeakPtr                              │ TSharedRef                │
│         ▼                                       ▼                           │
│  ┌─────────────────┐                  ┌─────────────────┐                   │
│  │   ParentFlow    │                  │ FControlFlowTask │                   │
│  │   (Optional)    │                  │                 │                   │
│  └─────────────────┘                  └─────────────────┘                   │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

并发执行模型：从单线程到真并行

ControlFlows的并发系统展现了从简单到复杂的渐进式设计：

cpp

// 摘录（节选）：ControlFlowConcurrency.h / ControlFlowConcurrency.cpp
enum class EConcurrentExecution
{
    Default,  // 单线程顺序执行 - 确定性行为
    Random,   // 单线程随机执行 - 测试竞态条件
    Parallel, // 真正的多线程并行 - 最大性能
};

void FConcurrentControlFlows::Execute()
{
    // 防止重复执行的安全检查
    ensureAlwaysMsgf(!HasAnySubFlowBeenExecuted(),
        TEXT("Duplicate execution detected! Call ExecuteFlow() only once per flow!"));

    if (ExecutionBehavior == EConcurrentExecution::Parallel)
    {
        // 使用UE5的ParallelFor进行真正的并行执行
        ParallelFor(FlowsToExecute.Num(), [&FlowsToExecute](int32 Index)
        {
            UE_LOG(LogControlFlows, Verbose, TEXT("Parallel execution: %s"),
                   *FlowsToExecute[Index]->GetDebugName());
            FlowsToExecute[Index]->ExecuteFlow();
        });
    }
    else
    {
        // 单线程执行模式
        if (ExecutionBehavior == EConcurrentExecution::Random)
        {
            // Fisher-Yates洗牌算法
            for (int32 Idx = 0; Idx < FlowsToExecute.Num(); ++Idx)
            {
                Swap(FlowsToExecute[Idx],
                     FlowsToExecute[FMath::RandRange(0, FlowsToExecute.Num() - 1)]);
            }
        }

        for (const auto& Flow : FlowsToExecute)
        {
            Flow->ExecuteFlow();
            if (bCancelAllHasBegun) break; // 提前退出机制
        }
    }
}

重要提示：并发/子流程的 ExecuteFlow() 由 ForkFlow(...) / QueueConcurrentFlows(...) 内部调度触发（例如并行策略下会通过 ParallelFor 批量启动子流程）。一般不应在外部对这些 subflow 再次手动调用 ExecuteFlow()；源码中有 ensureAlwaysMsgf 用于检测重复执行（提示语类似 “Call ExecuteFlow() only once per flow!”）。

高级设计模式：观察者模式与责任链模式的融合

ControlFlows插件的核心创新在于巧妙地融合了观察者模式与责任链模式，创造出一套既具备流程控制灵活性又具备事件响应解耦性的异步编程框架。

融合模式的核心理念

在传统的设计模式应用中，观察者模式和责任链模式通常独立使用。ControlFlows的突破性在于将两者有机结合：

责任链模式：负责流程的顺序执行与传递
观察者模式：负责状态变化的事件通知与响应

cpp

// 融合架构的核心机制
┌─────────────────────────────────────────────────────────────────────────────┐
│                        观察者 + 责任链融合架构                                │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  Node1 ──ContinueFlow()──→ Flow ──Broadcast()──→ Observers                 │
│    │                        │                      ↓                       │
│    │                        │               ┌─────────────┐                 │
│    └──责任传递──→ Node2 ──ContinueFlow()──→ │ 事件处理器   │                 │
│                     │                      └─────────────┘                 │
│                     │                                                       │
│                     └──责任传递──→ Node3 ──→ Complete                        │
│                                                                             │
│  🔄 责任链：节点间的顺序执行传递                                              │
│  🔔 观察者：状态变化的事件通知                                                │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

观察者模式的实现层次

cpp

// 摘录：ControlFlow.h（委托声明）
// 多层次的观察者委托系统
DECLARE_MULTICAST_DELEGATE(FOnFlowComplete);
DECLARE_MULTICAST_DELEGATE(FOnStepCompleted);
DECLARE_MULTICAST_DELEGATE(FOnFlowCancelled);

class FControlFlow : public TSharedFromThis<FControlFlow>
{
private:
    // 观察者模式：主题对象维护观察者列表
    FOnFlowComplete OnFlowCompleteDelegate;        // 流程完成观察者
    FOnStepCompleted OnStepCompletedDelegate;      // 步骤完成观察者
    FOnFlowCancelled OnFlowCancelledDelegate;      // 流程取消观察者

    // 内部委托：用于子流程与父流程的通信
    FSimpleDelegate OnCompleteDelegate_Internal;
    FSimpleDelegate OnCancelledDelegate_Internal;

public:
    // 观察者注册接口
    FOnFlowComplete& OnFlowComplete()
    {
        return OnFlowCompleteDelegate;
    }

    FOnStepCompleted& OnStepCompleted()
    {
        return OnStepCompletedDelegate;
    }

    FOnFlowCancelled& OnFlowCancelled()
    {
        return OnFlowCancelledDelegate;
    }
};

观察者模式特征：

主题（Subject）：FControlFlow 流程对象
观察者（Observer）：注册的委托函数
通知机制：状态改变时自动广播给所有观察者
松耦合：观察者与主题之间无直接依赖

责任链模式的执行机制

cpp

// 摘录：ControlFlow.cpp（责任链传递核心逻辑）
void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 责任链模式：当前处理者完成，传递给下一个处理者
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();

    if (FlowQueue.Num() > 0)
    {
        if (!bCancelRequested)
        {
            // 观察者模式：通知步骤完成
            bBroadcastingStepComplete = true;
            OnStepCompletedDelegate.Broadcast();  // 🔔 观察者通知
            bBroadcastingStepComplete = false;

            // 责任链模式：传递给下一个处理者
            ExecuteNextNodeInQueue();             // ⛓️ 责任传递
        }
    }
    else
    {
        // 链的末尾：触发完成通知
        OnStepCompletedDelegate.Broadcast();
        OnFlowCompleteDelegate.Broadcast();
        OnCompleteDelegate_Internal.ExecuteIfBound();
    }
}

void FControlFlow::ExecuteNextNodeInQueue()
{
    // 责任链传递：获取链中下一个处理者
    CurrentNode = FlowQueue[0];
    FlowQueue.RemoveAt(0);
    CurrentNode->Execute();         // 执行处理逻辑
}

责任链模式特征：

处理者（Handler）：每个 FControlFlowNode
请求传递：通过 ContinueFlow() → HandleControlFlowNodeCompleted() → ExecuteNextNodeInQueue()
链式结构：FlowQueue 维护处理者队列
职责单一：每个节点只处理自己的逻辑

融合机制的实现细节

cpp

// 摘录：ControlFlowNode.cpp（融合的关键实现）
void FControlFlowNode::ContinueFlow()
{
    if (ensure(Parent.IsValid()))
    {
        // 责任链：将控制权传递给父流程（下一个处理者）
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));
    }
}

// 不同节点类型的融合实现
void FControlFlowNode_SelfCompleting::Execute()
{
    LogExecution();
    if (ensureAlways(Parent.IsValid()))
    {
        // 同步节点：立即执行并传递责任
        Parent.Pin()->ExecuteNode(SharedThis(this));
    }
}

void FControlFlowNode_RequiresCallback::Execute()
{
    LogExecution();
    if (Process.IsBound())
    {
        // 异步节点：执行后等待回调传递责任
        Process.Execute(SharedThis(this));  // 传递自身引用供回调使用
    }
    else
    {
        bWasBoundOnExecution = false;
        ContinueFlow();  // 未绑定则直接传递责任
    }
}

实际应用场景示例

cpp

// 复杂业务流程中的双重模式协同
class FAdvancedWorkflow : public TSharedFromThis<FAdvancedWorkflow>
{
public:
    void ExecuteComplexWorkflow()
    {
        TSharedRef<FControlFlow> MainFlow = MakeShared<FControlFlow>("ComplexWorkflow");

        // 注册观察者（观察者模式）
        MainFlow->OnStepCompleted().AddSP(this, &FAdvancedWorkflow::OnStepCompleted);
        MainFlow->OnFlowComplete().AddSP(this, &FAdvancedWorkflow::OnWorkflowComplete);
        MainFlow->OnFlowCancelled().AddSP(this, &FAdvancedWorkflow::OnWorkflowCancelled);

        // 构建责任链（责任链模式）
        MainFlow->QueueStep("数据预处理", this, &FAdvancedWorkflow::PreprocessData)
                .QueueStep("业务逻辑执行", this, &FAdvancedWorkflow::ExecuteBusinessLogic)
                .BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
                {
                    // 动态分支：根据业务状态选择处理路径
                    EBusinessState State = EvaluateBusinessState();

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Success))
                        .QueueStep("成功处理", this, &FAdvancedWorkflow::HandleSuccess)
                        .QueueStep("结果持久化", this, &FAdvancedWorkflow::PersistResults);

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Retry))
                        .QueueStep("重试逻辑", this, &FAdvancedWorkflow::HandleRetry)
                        .Loop([this](TSharedRef<FConditionalLoop> RetryLoop)
                        {
                            RetryLoop->CheckConditionFirst()
                                .QueueStep("重新执行", this, &FAdvancedWorkflow::RetryExecution);

                            return ShouldContinueRetry() ? EConditionalLoopResult::RunLoop
                                                         : EConditionalLoopResult::LoopFinished;
                        });

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Failed))
                        .QueueStep("错误处理", this, &FAdvancedWorkflow::HandleError)
                        .QueueStep("清理资源", this, &FAdvancedWorkflow::CleanupResources);

                    return static_cast<int32>(State);
                })
                .QueueStep("工作流完成", this, &FAdvancedWorkflow::FinalizeWorkflow)
                .ExecuteFlow();
    }

private:
    // 观察者回调：响应流程状态变化
    void OnStepCompleted()
    {
        UE_LOG(LogWorkflow, Log, TEXT("步骤完成 - 更新进度条"));
        UpdateProgressBar();
        NotifyStakeholders();
    }

    void OnWorkflowComplete()
    {
        UE_LOG(LogWorkflow, Log, TEXT("工作流完成 - 触发后续处理"));
        TriggerPostProcessing();
        SendCompletionNotification();
    }

    void OnWorkflowCancelled()
    {
        UE_LOG(LogWorkflow, Warning, TEXT("工作流取消 - 执行清理"));
        PerformCleanup();
        NotifyFailure();
    }
};

融合模式的优势分析

方面	观察者模式贡献	责任链模式贡献	融合效果
解耦性	流程状态变化与响应逻辑解耦	节点处理逻辑与流程控制解耦	高度模块化的异步系统
扩展性	可动态添加/移除观察者	可动态构建处理链	灵活的流程定制能力
可维护性	状态变化通知集中管理	处理逻辑职责单一	清晰的代码结构
性能	事件驱动，按需响应	顺序执行，避免轮询	高效的异步执行
可测试性	可独立测试事件通知	可独立测试处理逻辑	单元测试友好

设计哲学的深层理解

cpp

// 融合模式的设计哲学体现
template<typename T>
concept FlowNodeConcept = requires(T node)
{
    // 责任链要求：每个节点必须能够传递控制权
    { node.ContinueFlow() } -> std::same_as<void>;
    { node.CancelFlow() } -> std::same_as<void>;

    // 观察者要求：每个节点必须能够通知状态变化
    { node.GetNodeName() } -> std::convertible_to<FString>;
    { node.HasCancelBeenRequested() } -> std::same_as<bool>;
};

// 编译时验证：确保节点满足双重模式要求
static_assert(FlowNodeConcept<FControlFlowNode>,
              "Flow nodes must support both chain-of-responsibility and observer patterns");

这种融合设计的核心价值在于：

单一职责原则：
- 责任链负责执行流程
- 观察者负责状态通知
开闭原则：
- 可以扩展新的节点类型（责任链）
- 可以添加新的观察者（观察者模式）
依赖倒置原则：
- 高层模块（Flow）不依赖低层模块（Node）
- 都依赖于抽象（委托接口）
组合优于继承：
- 通过委托组合实现复杂行为
- 避免深层继承带来的耦合

委托系统的多层抽象

ControlFlows的委托系统展现了现代C++的类型安全设计：

cpp

// 摘录：ControlFlowNode.h（委托声明）与 ControlFlow.h（QueueXxx 返回类型）
// 委托类型的层次化设计
DECLARE_DELEGATE_OneParam(FControlFlowWaitDelegate, FControlFlowNodeRef)
DECLARE_DELEGATE_OneParam(FControlFlowPopulator, TSharedRef<FControlFlow>)
DECLARE_DELEGATE_RetVal_OneParam(int32, FControlFlowBranchDefiner, TSharedRef<FControlFlowBranch>)
DECLARE_DELEGATE_RetVal_OneParam(EConditionalLoopResult, FControlFlowConditionalLoopDefiner, TSharedRef<FConditionalLoop>)
DECLARE_DELEGATE_OneParam(FConcurrentFlowsDefiner, TSharedRef<FConcurrentControlFlows>)

// 模板特化实现的自动类型推断
template<typename BindingObjectClassT, typename...PayloadParamsT>
void QueueStep_Internal_TSharedFromThis(
    const FString& InDebugName,
    TSharedRef<BindingObjectClassT> InBindingObject,
    typename TMemFunPtrType<false, BindingObjectClassT,
        EConditionalLoopResult(TSharedRef<FConditionalLoop>, PayloadParamsT...)>::Type InFunction,
    PayloadParamsT...Params)
{
    // 条件循环类型的自动识别与绑定
    QueueConditionalLoop(InDebugName).BindSP(InBindingObject, InFunction, Params...);
}

template<typename BindingObjectClassT, typename...PayloadParamsT>
void QueueStep_Internal_TSharedFromThis(
    const FString& InDebugName,
    TSharedRef<BindingObjectClassT> InBindingObject,
    typename TMemFunPtrType<false, BindingObjectClassT,
        void(FControlFlowNodeRef, PayloadParamsT...)>::Type InFunction,
    PayloadParamsT...Params)
{
    // 异步等待类型的自动识别与绑定
    QueueWait(InDebugName).BindSP(InBindingObject, InFunction, Params...);
}

条件循环：函数式编程范式的体现

cpp

// 摘录：ControlFlowConditionalLoop.h（接口定义）
class FConditionalLoop : public TSharedFromThis<FConditionalLoop>
{
private:
    TOptional<bool> CheckConditionalFirst;  // 三态逻辑：未设置/先检查/先执行
    TSharedRef<FControlFlow> FlowLoop;      // 循环体流程

public:
    // while(condition) { body } 模式
    FControlFlow& CheckConditionFirst()
    {
        CheckConditionalFirst = true;
        return FlowLoop.Get();
    }

    // do { body } while(condition) 模式
    FControlFlow& RunLoopFirst()
    {
        CheckConditionalFirst = false;
        return FlowLoop.Get();
    }

    // 语义化别名
    FControlFlow& ExecuteAtLeastOnce()
    {
        return RunLoopFirst();
    }
};

// 使用示例：复杂的嵌套循环逻辑
MyFlow.Loop([this](TSharedRef<FConditionalLoop> OuterLoop)
{
    OuterLoop->CheckConditionFirst()
        .QueueStep("外层循环体开始", this, &MyClass::OuterLoopStart)
        .Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
        {
            InnerLoop->RunLoopFirst()  // do-while内层循环
                .QueueStep("内层处理", this, &MyClass::InnerProcess)
                .BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
                {
                    // 动态分支选择
                    int32 decision = EvaluateInnerCondition();

                    Branch->AddOrGetBranch(0)
                        .QueueStep("分支A处理", this, &MyClass::ProcessBranchA);

                    Branch->AddOrGetBranch(1)
                        .QueueStep("分支B处理", this, &MyClass::ProcessBranchB);

                    return decision;
                });

            return ShouldContinueInner() ? EConditionalLoopResult::RunLoop
                                         : EConditionalLoopResult::LoopFinished;
        })
        .QueueStep("外层循环体结束", this, &MyClass::OuterLoopEnd);

    return ShouldContinueOuter() ? EConditionalLoopResult::RunLoop
                                 : EConditionalLoopResult::LoopFinished;
})

并发控制：从理论到实践

并发模型的三种执行策略

ControlFlows提供了三种并发执行策略，通过 EConcurrentExecution 枚举定义：

cpp

// 摘录：ControlFlowConcurrency.h
enum class EConcurrentExecution
{
    Default,  // 单线程顺序执行 - 确定性行为
    Random,   // 单线程随机执行 - 测试竞态条件
    Parallel, // 真正的多线程并行 - 最大性能
};

实际执行逻辑（摘录自源码）：

cpp

// 摘录：ControlFlowConcurrency.h / ControlFlowConcurrency.cpp
// 并发控制流的实际实现
class FConcurrentControlFlows : public TSharedFromThis<FConcurrentControlFlows>
{
public:
    // 对外接口：添加并发流程
    CONTROLFLOWS_API FControlFlow& AddOrGetFlow(int32 InIdentifier, const FString& DebugSubFlowName = TEXT(""));

    // 设置执行策略
    CONTROLFLOWS_API FConcurrentControlFlows& SetExecution(const EConcurrentExecution InBehavior);

private:
    // 核心执行方法（由任务系统内部调用）
    void Execute()
    {
        // 防止重复执行检查
        ensureAlwaysMsgf(!this->HasAnySubFlowBeenExecuted(),
            TEXT("Did you call ExecuteFlow() on a SubFlow? Do not do this!"));

        if (ConcurrentFlows.Num() == 0)
        {
            OnAllCompleted();
            return;
        }

        // 构建执行数组
        TArray<TSharedRef<FConcurrencySubFlowContainer>> FlowsToExecute;
        for (const TPair<int32, TSharedRef<FConcurrencySubFlowContainer>>& PairIt : ConcurrentFlows)
        {
            FlowsToExecute.Add(PairIt.Value);
            // 继承父流程的延迟信息
            PairIt.Value->GetControlFlow()->LastZeroSecondDelay =
                OwningTask.Pin()->GetOwningFlowForTaskNode().Pin()->LastZeroSecondDelay;
        }

        // 根据执行策略分发
        if (ExecutionBehavior == EConcurrentExecution::Parallel)
        {
            // 真正的并行执行
            ParallelFor(FlowsToExecute.Num(), [&FlowsToExecute](int32 Index)
            {
                UE_LOG(LogControlFlows, Verbose, TEXT("Executing Subflow %s"),
                       *FlowsToExecute[Index]->GetDebugName());
                FlowsToExecute[Index]->Execute();
            });
        }
        else
        {
            // 单线程执行模式
            if (ExecutionBehavior == EConcurrentExecution::Random)
            {
                // Fisher-Yates洗牌算法
                for (int32 Idx = 0; Idx < FlowsToExecute.Num(); ++Idx)
                {
                    Swap(FlowsToExecute[Idx],
                         FlowsToExecute[FMath::RandRange(0, FlowsToExecute.Num() - 1)]);
                }
            }

            // 顺序执行（Default）或随机顺序执行（Random）
            for (const TSharedRef<FConcurrencySubFlowContainer>& Flow : FlowsToExecute)
            {
                UE_LOG(LogControlFlows, Verbose, TEXT("Executing Subflow %s"),
                       *Flow->GetDebugName());
                Flow->Execute();

                if (bCancelAllHasBegun)
                {
                    break;  // 提前退出机制
                }
            }
        }
    }

    // 成员变量
    EConcurrentExecution ExecutionBehavior = EConcurrentExecution::Default;
    TMap<int32, TSharedRef<FConcurrencySubFlowContainer>> ConcurrentFlows;
    bool bCancelAllHasBegun = false;
    TWeakPtr<FControlFlowSubTaskBase> OwningTask;
};

同步原语与完成检测

cpp

// 摘录：ControlFlowConcurrency.cpp（实际的完成检测逻辑）
void FConcurrentControlFlows::CheckToBroadcastComplete()
{
    if (GetConcurrencyBehavior().GetContinueCondition() == FConcurrentControlFlowBehavior::EContinueConditions::Default)
    {
        if (AreAllSubFlowsCompletedOrCancelled())
        {
            OnConcurrencyCompleted.ExecuteIfBound();
        }
        else
        {
            UE_LOG(LogControlFlows, Verbose, TEXT("Other flows are still running"));
        }
    }
    else
    {
        checkf(false, TEXT("Unhandled Continue Condition"));
    }
}

// 原子性状态检查
bool FConcurrentControlFlows::AreAllSubFlowsCompletedOrCancelled() const
{
    // 使用范围for循环进行O(n)检查
    for (const TPair<int32, TSharedRef<FConcurrencySubFlowContainer>>& PairIt : ConcurrentFlows)
    {
        if (!PairIt.Value->IsCompleteOrCancelled())
        {
            return false;  // 短路求值优化
        }
    }
    return true;
}

并发行为的前瞻性设计：FConcurrentControlFlowBehavior

ControlFlows插件展现了Epic Games对复杂并发语义的前瞻性思考。虽然当前只实现了基础的同步模式，但预留了丰富的并发控制扩展空间：

cpp

// 摘录：ControlFlowConcurrency.h（并发行为设计）
// Placeholder class to extend Concurrency behavior
class FConcurrentControlFlowBehavior
{
    friend class FConcurrentControlFlows;
private:
    enum class EContinueConditions
    {
        Default,  // 当前唯一实现：等待所有流程完成或取消
        // TODO: 未来扩展的并发语义
        // Race: 第一个完成即继续，其他取消
        // Rush: 第一个完成即继续，其他继续执行
    };

    EContinueConditions GetContinueCondition() const
    {
        return EContinueConditions::Default;
    }
};

并发语义的三大类设计

1. Sync 语义（Default - 当前实现）

┌─────────────────────────────────────────────────────────────┐
│                        Sync 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────────────────┐ │ │
│  SubFlow3 ────────────────────────────────────────────┐ │ │ │
│                                                       │ │ │ │
│                                                       ↓ ↓ ↓ │
│                                              等待所有完成   │
│                                                       ↓     │
│                                              继续主流程     │
│                                                             │
└─────────────────────────────────────────────────────────────┘

特点：

等待所有子流程完成或取消
提供最强的同步保证
类似于 std::thread::join() 的语义

2. Race 语义（未来扩展）

┌─────────────────────────────────────────────────────────────┐
│                        Race 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────X（取消）     │ │
│  SubFlow3 ────────────────────X（取消）                   │ │
│                                                           │ │
│                                                           ↓ │
│                                              第一个完成立即继续 │
│                                              其他流程被取消   │
│                                                             │
└─────────────────────────────────────────────────────────────┘

变体：

Race：第一个完成或取消就继续，其他取消
Race_Complete：第一个完成就继续（忽略取消），其他取消
Race_Cancel：第一个取消就继续（忽略完成），其他取消

3. Rush 语义（未来扩展）

┌─────────────────────────────────────────────────────────────┐
│                        Rush 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────────────────→ │ │
│  SubFlow3 ────────────────────────────────────────────────→ │
│                                                           │ │
│                                                           ↓ │
│                                              第一个完成立即继续 │
│                                              其他流程继续执行 │
│                                                             │
└─────────────────────────────────────────────────────────────┘

变体：

Rush：第一个完成或取消就继续，其他继续执行
Rush_Complete：第一个完成就继续，其他继续执行
Rush_Cancel：第一个取消就继续，其他继续执行

设计哲学的深层理解

cpp

// 源码注释中的设计理念
// Default_Note: "Sync_Complete" and "Sync_Cancel" do not make sense and is unnecessary.
// If a flow is currently running, we have to wait for that flow to complete
// or cancel in order for the "Sync" condition to be satisfied.

为什么不需要 Sync_Complete 和 Sync_Cancel？

Sync 本质是等待所有流程结束（无论完成还是取消）
正在运行的流程必须等到它完成或取消，才能满足同步条件
区分完成和取消就不是真正的"同步"语义了

实际应用场景展望

cpp

// 假设的未来API使用方式（目前不可用）
Flow.ForkFlow([](TSharedRef<FConcurrentControlFlows> Concurrent)
{
    // 网络请求竞争场景
    FConcurrentControlFlowBehavior RaceBehavior;
    RaceBehavior.SetContinueCondition(EContinueConditions::Race_Complete);
    Concurrent->SetBehavior(RaceBehavior);

    Concurrent->AddOrGetFlow(0, "CDN服务器A");
    Concurrent->AddOrGetFlow(1, "CDN服务器B");
    Concurrent->AddOrGetFlow(2, "CDN服务器C");

    // 第一个成功的下载完成后，立即继续
    // 其他下载被取消以节省带宽
});

Flow.ForkFlow([](TSharedRef<FConcurrentControlFlows> Concurrent)
{
    // AI决策并行计算场景
    FConcurrentControlFlowBehavior RushBehavior;
    RushBehavior.SetContinueCondition(EContinueConditions::Rush_Complete);
    Concurrent->SetBehavior(RushBehavior);

    Concurrent->AddOrGetFlow(0, "路径规划算法");
    Concurrent->AddOrGetFlow(1, "行为树决策");
    Concurrent->AddOrGetFlow(2, "神经网络推理");

    // 第一个算法给出结果后立即采用
    // 其他算法继续运行用于学习和优化
});

这种前瞻性设计体现了现代游戏引擎架构的可扩展性和前瞻性思维，为复杂的异步场景预留了丰富的控制语义。

性能分析与优化策略

内存分配模式分析

┌─────────────────────────────────────────────────────────────────────────────┐
│                        内存分配热点分析                                        │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  高频分配区域：                                                               │
│  ┌─────────────────┐    频率: 每个QueueStep调用                             │
│  │ FControlFlowNode │ ◄─── 使用MakeShared减少分配开销                        │
│  └─────────────────┘                                                       │
│                                                                             │
│  中频分配区域：                                                               │
│  ┌─────────────────┐    频率: 每个子流程/分支                               │
│  │   FControlFlow  │ ◄─── 对象池化可能的优化点                               │
│  └─────────────────┘                                                       │
│                                                                             │
│  低频分配区域：                                                               │
│  ┌─────────────────┐    频率: 流程管理器级别                                 │
│  │ FControlFlowStatics │ ◄─── 单例模式，生命周期管理                        │
│  └─────────────────┘                                                       │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

执行性能优化技术

cpp

// 摘录（节选/示意）：参考 ControlFlow.h / ControlFlow.cpp 中调试名、路径缓存与延迟计算
class FControlFlow
{
private:
    // 性能优化：避免频繁的字符串构造
    static int32 UnnamedControlFlowCounter;
    int32 UnnamedNodeCounter = 0;

    // 调试信息的延迟计算
    mutable TOptional<FString> CachedFlowPath;

    // 零拷贝的延迟时间戳管理
    TPair<double /*Timestamp*/, float /*DeltaTime*/> LastZeroSecondDelay;

public:
    // 优化的调试名称生成
    FString FormatOrGetNewNodeDebugName(const FString& FlowNodeDebugName = TEXT(""))
    {
        if (FlowNodeDebugName.IsEmpty())
        {
            // 避免重复的字符串格式化
            return FString::Printf(TEXT("UnnamedNode_%d"), UnnamedNodeCounter++);
        }
        return FlowNodeDebugName;  // 直接返回，避免拷贝
    }

    // 路径计算的缓存机制
    FString GetFlowPath() const
    {
        if (!CachedFlowPath.IsSet())
        {
            // 延迟计算并缓存结果
            CachedFlowPath = ComputeFlowPath();
        }
        return CachedFlowPath.GetValue();
    }

private:
    FString ComputeFlowPath() const
    {
        // 复杂的路径计算逻辑
        // 使用StringBuilder模式减少字符串分配
        TStringBuilder<256> PathBuilder;

        int32 DuplicateCount = 0;
        for (int32 StackIndex = 0; StackIndex < SubFlowStack_ForDebugging.Num() - 1; ++StackIndex)
        {
            // 重复检测与压缩显示
            if (SubFlowStack_ForDebugging[StackIndex] == SubFlowStack_ForDebugging[StackIndex + 1])
            {
                ++DuplicateCount;
            }
            else
            {
                PathBuilder.Appendf(TEXT("%s(x%d)."),
                    *SubFlowStack_ForDebugging[StackIndex]->DebugName,
                    DuplicateCount + 1);
                DuplicateCount = 0;
            }
        }

        return PathBuilder.ToString();
    }
};

工程级应用案例：复杂系统的实战分析

案例1：分布式资源加载系统

cpp

class FAdvancedResourceLoader : public TSharedFromThis<FAdvancedResourceLoader>
{
private:
    TSharedRef<FControlFlow> LoadingPipeline;
    TMap<FString, FStreamableHandle> ActiveHandles;
    FCriticalSection LoadingMutex;
    std::atomic<int32> LoadedResourceCount{0};
    std::atomic<int32> TotalResourceCount{0};

public:
    FAdvancedResourceLoader()
        : LoadingPipeline(MakeShared<FControlFlow>("AdvancedResourceLoader"))
    {}

    void StartComplexLoadingSequence(const TArray<FAssetLoadingGroup>& LoadingGroups)
    {
        LoadingPipeline
            .QueueStep("资源预分析", this, &FAdvancedResourceLoader::AnalyzeResourceDependencies)
            .QueueStep("内存预分配", this, &FAdvancedResourceLoader::PreallocateMemoryPools)
            .ForkFlow([this, LoadingGroups](TSharedRef<FConcurrentControlFlows> ConcurrentLoader)
            {
                // 并行加载不同优先级的资源组
                ConcurrentLoader->SetExecution(EConcurrentExecution::Parallel);

                for (int32 GroupIndex = 0; GroupIndex < LoadingGroups.Num(); ++GroupIndex)
                {
                    ConcurrentLoader->AddOrGetFlow(GroupIndex,
                        FString::Printf(TEXT("LoadingGroup_%d"), GroupIndex))
                        .QueueStep("组预处理", this, &FAdvancedResourceLoader::PreprocessGroup, GroupIndex)
                        .Loop([this, GroupIndex](TSharedRef<FConditionalLoop> ResourceLoop)
                        {
                            ResourceLoop->CheckConditionFirst()
                                .QueueStep("加载单个资源", this, &FAdvancedResourceLoader::LoadSingleResource, GroupIndex)
                                .BranchFlow([this, GroupIndex](TSharedRef<FControlFlowBranch> LoadBranch)
                                {
                                    EResourceLoadResult Result = EvaluateLoadResult(GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Success))
                                        .QueueStep("成功后处理", this, &FAdvancedResourceLoader::HandleLoadSuccess, GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Retry))
                                        .QueueStep("重试逻辑", this, &FAdvancedResourceLoader::HandleLoadRetry, GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Failed))
                                        .QueueStep("失败处理", this, &FAdvancedResourceLoader::HandleLoadFailure, GroupIndex);

                                    return static_cast<int32>(Result);
                                });

                            return HasMoreResourcesToLoad(GroupIndex) ? EConditionalLoopResult::RunLoop
                                                                      : EConditionalLoopResult::LoopFinished;
                        })
                        .QueueStep("组后处理", this, &FAdvancedResourceLoader::PostprocessGroup, GroupIndex);
                }
            })
            .QueueStep("资源验证", this, &FAdvancedResourceLoader::ValidateAllResources)
            .QueueStep("缓存优化", this, &FAdvancedResourceLoader::OptimizeResourceCache)
            .QueueStep("完成回调", this, &FAdvancedResourceLoader::NotifyLoadingComplete)
            .ExecuteFlow();
    }

private:
    // 异步资源依赖分析
    void AnalyzeResourceDependencies(FControlFlowNodeRef FlowHandle)
    {
        // 使用异步任务分析资源依赖关系
        AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask, [this, FlowHandle]()
        {
            // 复杂的依赖分析逻辑
            PerformDependencyAnalysis();

            // 回到游戏线程继续流程
            AsyncTask(ENamedThreads::GameThread, [FlowHandle]()
            {
                FlowHandle->ContinueFlow();
            });
        });
    }

    // 内存池预分配
    void PreallocateMemoryPools()
    {
        // 基于分析结果预分配内存池
        size_t EstimatedMemoryNeed = CalculateMemoryRequirement();
        ResourceMemoryPool.Reserve(EstimatedMemoryNeed);

        UE_LOG(LogResourceLoader, Log, TEXT("预分配内存池: %zu bytes"), EstimatedMemoryNeed);
    }

    // 单个资源加载（异步）
    void LoadSingleResource(FControlFlowNodeRef FlowHandle, int32 GroupIndex)
    {
        FAssetLoadingGroup& Group = LoadingGroups[GroupIndex];
        if (Group.HasMoreResources())
        {
            FStreamableManager& StreamableManager = UAssetManager::GetStreamableManager();

            TSharedPtr<FStreamableHandle> Handle = StreamableManager.RequestAsyncLoad(
                Group.GetNextResourcePath(),
                FStreamableDelegate::CreateLambda([this, FlowHandle, GroupIndex]()
                {
                    LoadedResourceCount.fetch_add(1, std::memory_order_relaxed);
                    UpdateLoadingProgress();
                    FlowHandle->ContinueFlow();
                })
            );

            {
                FScopeLock Lock(&LoadingMutex);
                ActiveHandles.Add(Group.GetCurrentResourceName(), Handle);
            }
        }
        else
        {
            FlowHandle->ContinueFlow();
        }
    }
};

案例2：多阶段AI决策系统

cpp

class FAdvancedAIController : public AAIController, public TSharedFromThis<FAdvancedAIController>
{
private:
    TSharedRef<FControlFlow> DecisionPipeline;
    TSharedRef<FControlFlow> PerceptionPipeline;
    TSharedRef<FControlFlow> ActionPipeline;

    // AI状态数据
    FAIWorldState WorldState;
    FAIDecisionContext DecisionContext;
    TArray<FAIAction> PossibleActions;

public:
    void ExecuteAdvancedBehavior()
    {
        DecisionPipeline
            .QueueStep("感知更新", this, &FAdvancedAIController::UpdatePerception)
            .QueueStep("世界状态建模", this, &FAdvancedAIController::BuildWorldModel)
            .BranchFlow([this](TSharedRef<FControlFlowBranch> ThreatBranch)
            {
                EThreatLevel ThreatLevel = EvaluateThreatLevel();

                // 高威胁分支：紧急响应
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::High))
                    .QueueStep("紧急威胁响应", this, &FAdvancedAIController::HandleHighThreat)
                    .QueueStep("快速决策", this, &FAdvancedAIController::MakeEmergencyDecision);

                // 中威胁分支：谨慎评估
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::Medium))
                    .QueueStep("威胁评估", this, &FAdvancedAIController::EvaluateMediumThreat)
                    .Loop([this](TSharedRef<FConditionalLoop> EvaluationLoop)
                    {
                        EvaluationLoop->CheckConditionFirst()
                            .QueueStep("收集额外信息", this, &FAdvancedAIController::GatherMoreInformation)
                            .QueueStep("重新评估", this, &FAdvancedAIController::ReevaluateThreat);

                        return HasSufficientInformation() ? EConditionalLoopResult::LoopFinished
                                                          : EConditionalLoopResult::RunLoop;
                    })
                    .QueueStep("制定策略", this, &FAdvancedAIController::FormulateStrategy);

                // 低威胁分支：常规行为
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::Low))
                    .QueueStep("常规行为规划", this, &FAdvancedAIController::PlanRoutineBehavior)
                    .ForkFlow([this](TSharedRef<FConcurrentControlFlows> ConcurrentPlanning)
                    {
                        // 并行执行多个规划任务
                        ConcurrentPlanning->SetExecution(EConcurrentExecution::Default);

                        ConcurrentPlanning->AddOrGetFlow(0, "路径规划")
                            .QueueStep("计算最优路径", this, &FAdvancedAIController::CalculateOptimalPath)
                            .QueueStep("路径平滑", this, &FAdvancedAIController::SmoothPath);

                        ConcurrentPlanning->AddOrGetFlow(1, "资源管理")
                            .QueueStep("评估资源需求", this, &FAdvancedAIController::EvaluateResourceNeeds)
                            .QueueStep("优化资源分配", this, &FAdvancedAIController::OptimizeResourceAllocation);

                        ConcurrentPlanning->AddOrGetFlow(2, "社交互动")
                            .QueueStep("分析社交关系", this, &FAdvancedAIController::AnalyzeSocialRelations)
                            .QueueStep("规划互动行为", this, &FAdvancedAIController::PlanSocialInteractions);
                    });

                return static_cast<int32>(ThreatLevel);
            })
            .QueueStep("行为执行", this, &FAdvancedAIController::ExecutePlannedBehavior)
            .QueueStep("结果评估", this, &FAdvancedAIController::EvaluateResults)
            .ExecuteFlow();
    }

private:
    // 异步感知更新
    void UpdatePerception(FControlFlowNodeRef FlowHandle)
    {
        // 启动感知子流程
        PerceptionPipeline
            .QueueStep("视觉感知", this, &FAdvancedAIController::ProcessVisualPerception)
            .QueueStep("听觉感知", this, &FAdvancedAIController::ProcessAuditoryPerception)
            .QueueStep("触觉感知", this, &FAdvancedAIController::ProcessTactilePerception)
            .QueueStep("感知融合", this, &FAdvancedAIController::FusePerceptionData);

        // 设置完成回调
        PerceptionPipeline.OnFlowComplete().AddLambda([FlowHandle]()
        {
            FlowHandle->ContinueFlow();
        });

        PerceptionPipeline.ExecuteFlow();
    }

    // 复杂的世界状态建模
    void BuildWorldModel()
    {
        // 使用感知数据构建世界状态模型
        WorldState.UpdateFromPerception(GetPerceptionData());

        // 预测未来状态
        WorldState.PredictFutureStates(PredictionTimeHorizon);

        // 识别关键实体和关系
        WorldState.IdentifyKeyEntitiesAndRelationships();

        UE_LOG(LogAI, Verbose, TEXT("世界模型更新完成，识别到 %d 个关键实体"),
               WorldState.GetKeyEntities().Num());
    }
};

调试与性能监控：生产级工具链

说明：本章节更多是在说明“如果要把 ControlFlows 做成一套生产级工具链，通常会怎么补齐”，其中的 Debugger/MemoryTracker 代码以工程化示意为主，并非插件当前默认自带功能。

高级调试系统

cpp

class FControlFlowDebugger
{
private:
    struct FFlowExecutionTrace
    {
        FString FlowName;
        FString NodeName;
        double StartTime;
        double EndTime;
        EFlowNodeResult Result;
        TArray<FString> CallStack;
    };

    TArray<FFlowExecutionTrace> ExecutionHistory;
    TMap<FString, FFlowPerformanceMetrics> PerformanceMetrics;
    FCriticalSection DebugMutex;

public:
    // 性能分析器集成
    void BeginFlowProfiling(const FString& FlowName)
    {
        TRACE_CPUPROFILER_EVENT_SCOPE_STR(*FString::Printf(TEXT("ControlFlow_%s"), *FlowName));

        if (CVarControlFlowDebugEnabled.GetValueOnGameThread())
        {
            FScopeLock Lock(&DebugMutex);

            FFlowExecutionTrace& Trace = ExecutionHistory.AddDefaulted_GetRef();
            Trace.FlowName = FlowName;
            Trace.StartTime = FPlatformTime::Seconds();

            // 捕获调用栈
            CaptureCallStack(Trace.CallStack);
        }
    }

    // 流程可视化数据生成
    FString GenerateFlowVisualization(const FControlFlow& Flow)
    {
        TStringBuilder<1024> GraphBuilder;
        GraphBuilder.Append(TEXT("digraph ControlFlow {\n"));
        GraphBuilder.Append(TEXT("  rankdir=TB;\n"));
        GraphBuilder.Append(TEXT("  node [shape=box];\n"));

        // 生成节点
        for (int32 NodeIndex = 0; NodeIndex < Flow.FlowQueue.Num(); ++NodeIndex)
        {
            const FControlFlowNode& Node = *Flow.FlowQueue[NodeIndex];
            FString NodeColor = GetNodeColor(Node.GetType());

            GraphBuilder.Appendf(TEXT("  Node%d [label=\"%s\" fillcolor=\"%s\" style=filled];\n"),
                NodeIndex, *Node.GetNodeName(), *NodeColor);

            if (NodeIndex > 0)
            {
                GraphBuilder.Appendf(TEXT("  Node%d -> Node%d;\n"), NodeIndex - 1, NodeIndex);
            }
        }

        GraphBuilder.Append(TEXT("}\n"));
        return GraphBuilder.ToString();
    }

    // 性能热点分析
    TArray<FFlowPerformanceHotspot> AnalyzePerformanceHotspots()
    {
        TArray<FFlowPerformanceHotspot> Hotspots;

        for (const auto& MetricPair : PerformanceMetrics)
        {
            const FFlowPerformanceMetrics& Metrics = MetricPair.Value;

            if (Metrics.AverageExecutionTime > PerformanceThreshold)
            {
                FFlowPerformanceHotspot& Hotspot = Hotspots.AddDefaulted_GetRef();
                Hotspot.FlowName = MetricPair.Key;
                Hotspot.AverageTime = Metrics.AverageExecutionTime;
                Hotspot.MaxTime = Metrics.MaxExecutionTime;
                Hotspot.ExecutionCount = Metrics.ExecutionCount;
                Hotspot.Severity = CalculateHotspotSeverity(Metrics);
            }
        }

        // 按严重程度排序
        Hotspots.Sort([](const FFlowPerformanceHotspot& A, const FFlowPerformanceHotspot& B)
        {
            return A.Severity > B.Severity;
        });

        return Hotspots;
    }
};

内存泄漏检测与预防

cpp

class FControlFlowMemoryTracker
{
private:
    struct FAllocationInfo
    {
        void* Address;
        size_t Size;
        FString FlowName;
        FString NodeName;
        double AllocationTime;
        TArray<FString> CallStack;
    };

    TMap<void*, FAllocationInfo> ActiveAllocations;
    std::atomic<size_t> TotalAllocatedBytes{0};
    std::atomic<int32> AllocationCount{0};

public:
    // 自定义分配器钩子
    void TrackAllocation(void* Address, size_t Size, const FString& Context)
    {
        if (CVarControlFlowMemoryTrackingEnabled.GetValueOnGameThread())
        {
            FAllocationInfo Info;
            Info.Address = Address;
            Info.Size = Size;
            Info.AllocationTime = FPlatformTime::Seconds();

            // 从当前执行上下文获取流程信息
            if (FControlFlow* CurrentFlow = GetCurrentExecutingFlow())
            {
                Info.FlowName = CurrentFlow->GetDebugName();
                if (auto CurrentNode = CurrentFlow->GetCurrentNode())
                {
                    Info.NodeName = CurrentNode->GetNodeName();
                }
            }

            {
                FScopeLock Lock(&AllocationMutex);
                ActiveAllocations.Add(Address, MoveTemp(Info));
            }

            TotalAllocatedBytes.fetch_add(Size, std::memory_order_relaxed);
            AllocationCount.fetch_add(1, std::memory_order_relaxed);
        }
    }

    void TrackDeallocation(void* Address)
    {
        if (CVarControlFlowMemoryTrackingEnabled.GetValueOnGameThread())
        {
            FScopeLock Lock(&AllocationMutex);

            if (FAllocationInfo* Info = ActiveAllocations.Find(Address))
            {
                TotalAllocatedBytes.fetch_sub(Info->Size, std::memory_order_relaxed);
                AllocationCount.fetch_sub(1, std::memory_order_relaxed);
                ActiveAllocations.Remove(Address);
            }
        }
    }

    // 内存泄漏报告生成
    FString GenerateLeakReport()
    {
        FScopeLock Lock(&AllocationMutex);

        if (ActiveAllocations.Num() == 0)
        {
            return TEXT("No memory leaks detected.");
        }

        TStringBuilder<2048> ReportBuilder;
        ReportBuilder.Appendf(TEXT("Memory Leak Report - %d active allocations, %zu bytes\n\n"),
            ActiveAllocations.Num(), TotalAllocatedBytes.load());

        // 按分配时间排序
        TArray<FAllocationInfo> SortedAllocations;
        ActiveAllocations.GenerateValueArray(SortedAllocations);
        SortedAllocations.Sort([](const FAllocationInfo& A, const FAllocationInfo& B)
        {
            return A.AllocationTime < B.AllocationTime;
        });

        for (const FAllocationInfo& Info : SortedAllocations)
        {
            double LeakAge = FPlatformTime::Seconds() - Info.AllocationTime;
            ReportBuilder.Appendf(TEXT("Leak: %p (%zu bytes) in %s::%s (age: %.2fs)\n"),
                Info.Address, Info.Size, *Info.FlowName, *Info.NodeName, LeakAge);
        }

        return ReportBuilder.ToString();
    }
};

编译器优化与代码生成分析

模板实例化的编译时开销分析

cpp

// 编译器在处理ControlFlows时的模板实例化过程
template<typename BindingObjectClassT, typename...PayloadParamsT>
struct TControlFlowTypeDeduction
{
    // SFINAE技术的深度应用
    template<typename T>
    static auto TestAsyncSignature(int) -> decltype(
        std::declval<T>().*(static_cast<void(T::*)(FControlFlowNodeRef, PayloadParamsT...)>(nullptr)),
        std::true_type{}
    );

    template<typename T>
    static std::false_type TestAsyncSignature(...);

    template<typename T>
    static auto TestSyncSignature(int) -> decltype(
        std::declval<T>().*(static_cast<void(T::*)(PayloadParamsT...)>(nullptr)),
        std::true_type{}
    );

    template<typename T>
    static std::false_type TestSyncSignature(...);

    // 编译时类型推断
    static constexpr bool IsAsyncFunction = decltype(TestAsyncSignature<BindingObjectClassT>(0))::value;
    static constexpr bool IsSyncFunction = decltype(TestSyncSignature<BindingObjectClassT>(0))::value;

    // 静态断言确保类型安全
    static_assert(IsAsyncFunction || IsSyncFunction,
                  "Function signature must match one of the supported patterns");
    static_assert(!(IsAsyncFunction && IsSyncFunction),
                  "Ambiguous function signature detected");
};

// 编译器优化友好的分发机制
template<typename BindingObjectClassT, typename...PayloadParamsT>
FORCEINLINE void DispatchQueueStep(
    const FString& InDebugName,
    BindingObjectClassT* InBindingObject,
    auto InFunction,
    PayloadParamsT...Params)
{
    using DeductionHelper = TControlFlowTypeDeduction<BindingObjectClassT, PayloadParamsT...>;

    if constexpr (DeductionHelper::IsAsyncFunction)
    {
        // 编译时分支：异步函数路径
        QueueWait(InDebugName).BindUObject(InBindingObject, InFunction, Params...);
    }
    else if constexpr (DeductionHelper::IsSyncFunction)
    {
        // 编译时分支：同步函数路径
        QueueFunction(InDebugName).BindUObject(InBindingObject, InFunction, Params...);
    }
}

运行时性能特征分析

┌─────────────────────────────────────────────────────────────────────────────┐
│                 性能特征：测量方法与结果范围（建议）                           │
├─────────────────────────────────────────────────────────────────────────────┤
│ 如何测：                                                                       │
│ - 在关键节点/任务处加 Trace/Stat（例如 TRACE_CPUPROFILER_EVENT_SCOPE）         │
│ - 用 Unreal Insights 做对比：DebugGame / Development / Shipping + LTO/PGO 等   │
│ - 分别测：节点创建（MakeShared）、委托调用、队列推进、并发调度（ParallelFor）   │
│                                                                               │
│ 影响因素（同一套代码差异可达数倍）：                                           │
│ - 平台/CPU/缓存、编译配置、内存分配器、日志级别、调试名/字符串路径是否开启       │
│ - 并发策略（Default/Random/Parallel）与子流程规模/粒度                          │
│                                                                               │
│ 结果范围（数量级参考，不是硬指标）：                                           │
│ - 节点创建与销毁：通常为几十到数百 ns/次（取决于 allocator 与调试信息）         │
│ - 委托绑定与调用：通常为几十 ns 到 ~0.1µs/次（取决于绑定方式与捕获大小）        │
│ - 流程推进（一次 ContinueFlow→选择下一个节点）：通常为几十 ns 到数百 ns         │
│ - 并发扩展：ParallelFor 可能带来加速，但受任务粒度与共享数据竞争限制            │
└─────────────────────────────────────────────────────────────────────────────┘

高级优化技术与最佳实践

说明：本章节讨论的是“围绕 ControlFlows 这种模型可能采取的优化方向”，部分内容属于扩展设想/通用工程手法（例如对象池、SIMD、异步 I/O 管线），并不等价于插件当前实现。

零拷贝优化策略

cpp

class FControlFlowOptimized : public FControlFlow
{
private:
    // 使用小对象优化避免堆分配
    static constexpr size_t SmallNodeSize = 64;
    alignas(std::max_align_t) char SmallNodeBuffer[SmallNodeSize];
    bool bUsingSmallNodeOptimization = false;

    // 预分配的节点池
    TArray<TUniquePtr<FControlFlowNode>> NodePool;
    TArray<int32> FreeNodeIndices;

public:
    // 优化的节点创建
    template<typename NodeType, typename...ArgsT>
    TSharedRef<NodeType> CreateOptimizedNode(ArgsT&&...Args)
    {
        static_assert(std::is_base_of_v<FControlFlowNode, NodeType>,
                      "NodeType must derive from FControlFlowNode");

        // 小对象优化路径
        if constexpr (sizeof(NodeType) <= SmallNodeSize &&
                      std::is_trivially_destructible_v<NodeType>)
        {
            if (!bUsingSmallNodeOptimization)
            {
                NodeType* Node = new(SmallNodeBuffer) NodeType(Forward<ArgsT>(Args)...);
                bUsingSmallNodeOptimization = true;
                return MakeShareable(Node, [this](NodeType* Ptr)
                {
                    Ptr->~NodeType();
                    bUsingSmallNodeOptimization = false;
                });
            }
        }

        // 对象池路径
        if (FreeNodeIndices.Num() > 0)
        {
            int32 Index = FreeNodeIndices.Pop();
            NodeType* Node = static_cast<NodeType*>(NodePool[Index].Release());
            new(Node) NodeType(Forward<ArgsT>(Args)...);

            return MakeShareable(Node, [this, Index](NodeType* Ptr)
            {
                Ptr->~NodeType();
                NodePool[Index] = TUniquePtr<FControlFlowNode>(Ptr);
                FreeNodeIndices.Add(Index);
            });
        }

        // 标准分配路径
        return MakeShared<NodeType>(Forward<ArgsT>(Args)...);
    }

    // 批量操作优化
    template<typename FunctionT>
    FControlFlow& QueueBatch(const TArray<FunctionT>& Functions)
    {
        // 预分配队列空间
        FlowQueue.Reserve(FlowQueue.Num() + Functions.Num());

        // 批量创建节点，减少分配开销
        for (const auto& Function : Functions)
        {
            auto Node = CreateOptimizedNode<FControlFlowNode_SelfCompleting>(
                SharedThis(this),
                FormatOrGetNewNodeDebugName(),
                Function
            );
            FlowQueue.Add(Node);
        }

        return *this;
    }
};

内存局部性优化

cpp

// 缓存友好的节点布局
struct alignas(64) FControlFlowNodeCacheFriendly  // 64字节对齐，匹配缓存行
{
    // 热路径数据（前32字节）
    TWeakPtr<FControlFlow> Parent;           // 8字节
    FSimpleDelegate Process;                 // 16字节
    uint32 NodeFlags;                        // 4字节（压缩的状态信息）
    uint32 Reserved;                         // 4字节对齐填充

    // 冷路径数据（后32字节）
    FString NodeName;                        // 调试信息，访问频率低
    TSharedPtr<FTrackedActivity> Activity;   // 可选的活动跟踪

    // 位域优化的状态标志
    struct
    {
        uint32 bCancelled : 1;
        uint32 bWasBoundOnExecution : 1;
        uint32 bProfilerEventStarted : 1;
        uint32 NodeType : 4;                 // 支持16种节点类型
        uint32 Priority : 8;                 // 优先级信息
        uint32 Reserved : 17;                // 预留扩展位
    } Flags;
};

// SIMD优化的批量状态检查
class FControlFlowSIMDOptimizer
{
public:
    // 使用AVX2指令集批量检查节点状态
    static bool BatchCheckNodeCompletion(const TArray<TSharedRef<FControlFlowNode>>& Nodes)
    {
        const int32 NumNodes = Nodes.Num();
        const int32 SIMDWidth = 8;  // AVX2可以并行处理8个32位整数

        // 对齐到SIMD边界的批量处理
        int32 ProcessedCount = 0;
        for (; ProcessedCount + SIMDWidth <= NumNodes; ProcessedCount += SIMDWidth)
        {
            // 加载8个节点的状态到AVX2寄存器
            __m256i NodeStates = _mm256_setzero_si256();

            for (int32 i = 0; i < SIMDWidth; ++i)
            {
                uint32 NodeState = Nodes[ProcessedCount + i]->GetPackedState();
                NodeStates = _mm256_insert_epi32(NodeStates, NodeState, i);
            }

            // 并行检查完成状态
            __m256i CompletionMask = _mm256_set1_epi32(0x1);  // 检查完成位
            __m256i CompletedNodes = _mm256_and_si256(NodeStates, CompletionMask);

            // 检查是否所有节点都已完成
            if (_mm256_testz_si256(CompletedNodes, CompletedNodes) == 0)
            {
                return false;  // 至少有一个节点未完成
            }
        }

        // 处理剩余的节点
        for (; ProcessedCount < NumNodes; ++ProcessedCount)
        {
            if (!Nodes[ProcessedCount]->IsCompleted())
            {
                return false;
            }
        }

        return true;
    }
};

异步I/O与流水线优化

cpp

class FControlFlowAsyncIOOptimizer
{
private:
    // 异步I/O完成端口（Windows）或epoll（Linux）
    class FAsyncIOCompletionPort
    {
    private:
        HANDLE CompletionPort;  // Windows IOCP句柄
        TArray<OVERLAPPED_ENTRY> CompletionEntries;
        static constexpr int32 MaxConcurrentOperations = 64;

    public:
        void ProcessCompletions(FControlFlow& Flow)
        {
            ULONG NumEntriesRemoved = 0;
            CompletionEntries.SetNum(MaxConcurrentOperations);

            // 非阻塞地获取完成的I/O操作
            BOOL Result = GetQueuedCompletionStatusEx(
                CompletionPort,
                CompletionEntries.GetData(),
                MaxConcurrentOperations,
                &NumEntriesRemoved,
                0,  // 非阻塞
                FALSE
            );

            if (Result && NumEntriesRemoved > 0)
            {
                // 批量处理完成的操作
                for (ULONG i = 0; i < NumEntriesRemoved; ++i)
                {
                    FAsyncIOOperation* Operation = static_cast<FAsyncIOOperation*>(
                        CompletionEntries[i].lpCompletionKey);

                    // 继续相关的控制流
                    if (Operation && Operation->FlowNode.IsValid())
                    {
                        Operation->FlowNode.Pin()->ContinueFlow();
                    }
                }
            }
        }
    };

    // 流水线式的资源加载
    struct FResourceLoadingPipeline
    {
        enum class EStage : uint8
        {
            FileRead,       // 磁盘读取
            Decompression,  // 解压缩
            Parsing,        // 解析
            GPUUpload,      // GPU上传
            Finalization    // 最终化
        };

        struct FPipelineStage
        {
            EStage Stage;
            TFunction<void(FResourceLoadingContext&)> Processor;
            TArray<FResourceLoadingContext> PendingContexts;
            std::atomic<int32> ActiveOperations{0};
        };

        TArray<FPipelineStage> Stages;

        void ProcessPipeline()
        {
            // 并行处理所有流水线阶段
            ParallelFor(Stages.Num(), [this](int32 StageIndex)
            {
                FPipelineStage& Stage = Stages[StageIndex];

                // 处理该阶段的所有待处理上下文
                while (Stage.PendingContexts.Num() > 0 &&
                       Stage.ActiveOperations.load() < MaxConcurrentOperationsPerStage)
                {

                    FResourceLoadingContext Context = Stage.PendingContexts.Pop();
                    Stage.ActiveOperations.fetch_add(1);

                    // 异步处理
                    AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask,
                        [this, StageIndex, Context = MoveTemp(Context)]() mutable
                        {

                        Stages[StageIndex].Processor(Context);

                        // 移动到下一阶段
                        if (StageIndex + 1 < Stages.Num())
                        {
                            Stages[StageIndex + 1].PendingContexts.Add(MoveTemp(Context));
                        }
                        else
                        {
                            // 流水线完成，通知控制流
                            Context.CompletionCallback.ExecuteIfBound();
                        }

                        Stages[StageIndex].ActiveOperations.fetch_sub(1);
                    });
                }
            });
        }
    };

public:
    // 高性能的异步文件加载
    void LoadFileAsync(const FString& FilePath,
                      FControlFlowNodeRef FlowNode,
                      TFunction<void(TArray<uint8>&&)> CompletionCallback)
    {
        // 使用内存映射文件进行零拷贝读取
        FAsyncFileHandle FileHandle = FPlatformFileManager::Get().GetPlatformFile().OpenAsyncRead(*FilePath);

        if (FileHandle)
        {
            int64 FileSize = FileHandle->Size();

            // 预分配缓冲区
            TArray<uint8> Buffer;
            Buffer.SetNumUninitialized(FileSize);

            // 异步读取请求
            FAsyncFileCallBack ReadCallback = [FlowNode, CompletionCallback = MoveTemp(CompletionCallback),
                                               Buffer = MoveTemp(Buffer)](bool bWasSuccessful, IAsyncReadRequest*) mutable
            {
                if (bWasSuccessful)
                {
                    CompletionCallback(MoveTemp(Buffer));
                }
                FlowNode->ContinueFlow();
            };

            FileHandle->ReadRequest(0, FileSize, AIOP_Normal, &ReadCallback, Buffer.GetData());
        }
        else
        {
            // 文件打开失败，立即继续流程
            FlowNode->ContinueFlow();
        }
    }
};

总结：现代C++异步编程的工程典范

ControlFlows插件代表了现代C++在游戏引擎中异步编程的最高水准实现。它不仅仅是一个工具，更是一个展现了以下核心设计原则的工程典范：

🎯 技术创新点

类型安全的编译时推断：通过SFINAE和模板元编程实现零运行时开销的类型推断
内存安全的生命周期管理：智能指针系统确保复杂异步场景下的内存安全
可扩展的并发模型：从单线程到真并行的渐进式并发支持
声明式的流程描述：函数式编程范式与面向对象设计的完美融合

🚀 性能优化策略

编译时优化：模板重载/SFINAE 让“签名→节点类型”在编译期分发
分配与拷贝控制：大量节点通过 MakeShared 创建，调试字符串尽量延迟/缓存
并发调度：并发子流程在 Parallel 策略下由 ParallelFor 驱动执行
可选的工程化优化空间：对象池化/SIMD/更深的 I/O 管线属于潜在改进方向（非插件默认实现）

💡 工程实践价值

可维护性：清晰的代码结构降低复杂异步逻辑的维护成本
可测试性：模块化设计便于单元测试和集成测试
可扩展性：开放的架构支持自定义节点类型和执行策略
可调试性：丰富的调试信息和性能监控工具

🔬 理论意义

ControlFlows的设计体现了计算机科学中多个重要概念的实际应用：

状态机理论：流程执行的状态转换模型
并发理论：多种并发语义的统一抽象
类型理论：类型安全的函数签名推断系统
编译器理论：模板元编程和编译时优化

这个插件不仅解决了游戏开发中的实际问题，更为现代C++在复杂系统中的应用提供了宝贵的参考范例。它证明了通过精心的设计和实现，可以在保持高性能的同时，显著提升代码的可读性和可维护性。

对于希望深入理解现代C++异步编程、游戏引擎架构或系统级性能优化的开发者而言，ControlFlows插件的源码分析将是一次极其宝贵的学习之旅。

本文基于Unreal Engine 5.5版本的ControlFlows插件源码进行深度分析，涵盖了从基础概念到高级优化的完整技术栈。随着引擎版本更新，部分实现细节可能会有所变化，建议读者结合最新源码进行学习。

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueStep"))
	.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
	.QueueStep(TEXT("Foo"), this, &ThisClass::Foo)
	.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueWait"))
  .QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
  .QueueStep(TEXT("QueueWaitFunction"), this, &ThisClass::QueueWaitFunction)
  .QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlow"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.QueueStep(TEXT("QueueControlFlow"), this, &ThisClass::QueueControlFlow, 0, FString("TestQueueControlFlow"))
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlowBranch"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
{
	Branch->AddOrGetBranch(1).QueueStep(TEXT("QueueControlFlowBranch1"), this, &ThisClass::QueueControlFlowBranch1, 1, FString("TestQueueControlFlowBranch1"));
	Branch->AddOrGetBranch(2).QueueStep(TEXT("QueueControlFlowBranch2"), this, &ThisClass::QueueControlFlowBranch2, 2, FString("TestQueueControlFlowBranch2"));

	return FMath::RandBool() ? 1 : 2;
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlowBranch"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.ForkFlow([this](TSharedRef<FConcurrentControlFlows> ConcurrentFlows)
{
	ConcurrentFlows->AddOrGetFlow(0).QueueStep(TEXT("QueueConcurrentFlows1"), this, &ThisClass::QueueConcurrentFlows1, 1, FString("QueueConcurrentFlows1"));
	ConcurrentFlows->AddOrGetFlow(1).QueueStep(TEXT("QueueConcurrentFlows2"), this, &ThisClass::QueueConcurrentFlows2, 2, FString("QueueConcurrentFlows2"));
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueConditionalLoop"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
//do while
.Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
{
	UE_LOG(LogTemp, Display, TEXT("ATestControlFlows::QueueConditionalLoop Loop1"));

	InnerLoop->RunLoopFirst().QueueStep(TEXT("QueueConditionalLoop"), this, &ThisClass::QueueConditionalLoop, 1, FString("QueueConditionalLoop"));

	return LoopCounter <= 10 ? EConditionalLoopResult::RunLoop : EConditionalLoopResult::LoopFinished;
})
//while
.Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
{
	UE_LOG(LogTemp, Display, TEXT("ATestControlFlows::QueueConditionalLoop Loop2"));

	InnerLoop->CheckConditionFirst().QueueStep(TEXT("QueueConditionalLoop"), this, &ThisClass::QueueConditionalLoop, 1, FString("QueueConditionalLoop"));

	return LoopCounter <= 10 ? EConditionalLoopResult::RunLoop : EConditionalLoopResult::LoopFinished;
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

布总

生活明朗，万物可爱

本文是原创文章，采用 CC BY-NC-SA 4.0 协议，完整转载请注明来自布总

ControlFlow1

喜欢这篇文章的人也看了

随便逛逛

UE5-TFuture TPromise 异步编程核心模板深度解析

FOutputDeviceFile

隐私政策

评论内容

0/500

昵称

邮箱

网址

滚动到此处加载评论...

安知鱼

来自安知鱼最新设计与科技的文章

查看全部

文章详情

互动

Unreal Engine ControlFlows插件深度剖析：现代C++异步编程范式的工程实现

1281065分钟2025-11-21591广东深圳0

Unreal Engine ControlFlows插件深度剖析：现代C++异步编程范式的工程实现

文章末尾有代码示例

前言：异步编程的复杂性挑战

本文将从编译器层面、内存模型、并发理论和设计模式等多个维度，深度剖析ControlFlows的技术内核，揭示其背后的工程智慧。

说明：本文包含三类代码片段——(1) 源码摘录（会尽量标注对应的头文件/实现文件）；(2) 简化示意（用于解释机制，可能不可直接编译）；(3) 扩展设想（帮助理解工程化方向，当前插件未必实现）。如需精确接口与行为，请以 Engine/Plugins/Experimental/ControlFlows/Source/ControlFlows 下最新源码为准。

核心架构：基于类型擦除的多态委托系统

类型系统设计哲学

cpp

// 简化示意：参考 ControlFlow.h 中 QueueStep/QueueWait 的绑定对象推断与分发
// 核心类型推断机制的简化实现
template<typename BindingObjectClassT, typename...ArgsT>
void QueueStep_Internal_DeduceBindingObject(
    const FString& InDebugName,
    typename TEnableIf<IsDerivedFromSharedFromThis<BindingObjectClassT>(),
                       BindingObjectClassT*>::Type InBindingObject,
    ArgsT...Params)
{
    // 智能指针类型推断分支
    if (InBindingObject->DoesSharedInstanceExist())
    {
        QueueStep_Internal_TSharedFromThis(InDebugName,
            StaticCastSharedRef<BindingObjectClassT>(InBindingObject->AsShared()),
            Params...);
    }
}

template<typename BindingObjectClassT, typename...ArgsT>
void QueueStep_Internal_DeduceBindingObject(
    const FString& InDebugName,
    typename TEnableIf<TIsDerivedFrom<BindingObjectClassT, UObject>::IsDerived,
                       BindingObjectClassT*>::Type InBindingObject,
    ArgsT...Params)
{
    // UObject类型推断分支
    QueueStep_Internal_UObject<BindingObjectClassT>(InDebugName, InBindingObject, Params...);
}

函数签名到执行策略的映射矩阵

┌─────────────────────────────────────────────────────────────────────────────┐
│                        函数签名 → 执行策略映射表                              │
├─────────────────────────────────────────────────────────────────────────────┤
│ 函数签名                                              │ 节点类型        │ 执行模式 │
├───────────────────────────────────────────────────────┼───────────────┼─────────┤
│ void Function()                                       │ SelfCompleting │ 同步     │
│ void Function(FControlFlowNodeRef)                    │ RequiresCallback │ 异步   │
│ void Function(TSharedRef<FControlFlow>)               │ Task(SubFlow)  │ 子流程   │
│ int32 Function(TSharedRef<FControlFlowBranch>)        │ Task(Branch)   │ 分支     │
│ void Function(TSharedRef<FConcurrentControlFlows>)    │ Task(Concurrent) │ 并发  │
│ EConditionalLoopResult Function(TSharedRef<FConditionalLoop>) │ Task(Loop) │ 循环 │
└───────────────────────────────────────────────────────┴───────────────┴─────────┘

注：以上类型名与返回值以 UE 5.5 插件源码为准（例如 FConcurrentControlFlows、FConditionalLoop、EConditionalLoopResult）。

节点继承层次与多态执行机制

cpp

// 摘录（节选/略去细节）：ControlFlowNode.h / ControlFlowNode.cpp
// 节点类型层次结构的设计精髓
class FControlFlowNode : public TSharedFromThis<FControlFlowNode>
{
protected:
    TWeakPtr<FControlFlow> Parent;      // 弱引用避免循环依赖
    FString NodeName;                   // 调试信息
    bool bCancelled = false;            // 取消状态
    bool bWasBoundOnExecution = true;   // 绑定状态检查

public:
    virtual void Execute() {}           // 多态执行入口
    virtual void CancelFlow();          // 统一取消机制
    void ContinueFlow();               // 流程继续协议
};

// 自完成节点：同步操作的抽象
class FControlFlowNode_SelfCompleting : public FControlFlowNode
{
private:
    FSimpleDelegate Process;           // 同步委托
protected:
    virtual void Execute() override
    {
        LogExecution();
        if (Parent.IsValid())
        {
            Parent.Pin()->ExecuteNode(SharedThis(this));
        }
    }
};

// 回调节点：异步操作的抽象
class FControlFlowNode_RequiresCallback : public FControlFlowNode
{
private:
    FControlFlowWaitDelegate Process;  // 异步委托，携带NodeRef
protected:
    virtual void Execute() override
    {
        LogExecution();
        if (Process.IsBound())
        {
            Process.Execute(SharedThis(this));  // 传递自身引用
        }
        else
        {
            bWasBoundOnExecution = false;
            ContinueFlow();
        }
    }
};

执行引擎：状态机驱动的流程调度器

核心执行循环的设计精髓

cpp

// 摘录：ControlFlow.cpp（FControlFlow::HandleControlFlowNodeCompleted）
void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 递归深度保护机制
    if (!ensure(SubFlowStack_ForDebugging.Num() < MAX_FLOW_LOOPS))
    {
        UE_LOG(LogControlFlows, Error, TEXT("Hit maximum Flow loops. Infinite recursion detected?"));
        return;
    }

    // 取消传播机制
    const bool bCancelRequested = !bInterpretCancelledNodeAsComplete &&
                                  NodeCompleted->HasCancelBeenRequested();

    // 状态清理
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();

    if (FlowQueue.Num() > 0)
    {
        if (bCancelRequested)
        {
            // 级联取消：通过递归调用实现整个队列的取消
            CurrentNode = FlowQueue[0];
            FlowQueue.RemoveAt(0);
            CurrentNode->CancelFlow(); // 触发下一个节点的取消
        }
        else
        {
            // 正常流程继续
            bBroadcastingStepComplete = true;
            OnStepCompletedDelegate.Broadcast();
            bBroadcastingStepComplete = false;
            ExecuteNextNodeInQueue();
        }
    }
    else
    {
        // 流程结束处理
        if (bCancelRequested)
        {
            BroadcastCancellation();
        }
        else
        {
            OnFlowCompleteDelegate.Broadcast();
            OnCompleteDelegate_Internal.ExecuteIfBound();
        }
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
}

FControlFlow 生命周期详解

理解 FControlFlow 的完整生命周期对于正确使用该系统至关重要。以下从状态机视角详细剖析流程对象从创建到销毁的全过程。

生命周期状态机

┌─────────────────────────────────────────────────────────────────────────────────┐
│                           FControlFlow 生命周期状态机                             │
├─────────────────────────────────────────────────────────────────────────────────┤
│                                                                                 │
│  ┌─────────┐   QueueXxx()   ┌──────────┐  ExecuteFlow()  ┌──────────┐          │
│  │ Created │ ─────────────→ │ Queuing  │ ───────────────→│ Running  │          │
│  └─────────┘                └──────────┘                 └────┬─────┘          │
│       │                          │                            │                │
│       │                          │                      ┌─────┴─────┐          │
│       │                          │                      ↓           ↓          │
│       │                          │               ┌──────────┐ ┌──────────┐     │
│       │                          │               │Completing│ │Cancelling│     │
│       │                          │               └────┬─────┘ └────┬─────┘     │
│       │                          │                    │            │           │
│       │                          │                    ↓            ↓           │
│       │                          │               ┌──────────────────────┐      │
│       │                          └──────────────→│      Finished        │      │
│       │           (空队列直接完成)                 │ (Completed/Cancelled)│      │
│       │                                          └──────────────────────┘      │
│       ↓                                                     │                  │
│  ┌─────────┐                                                │                  │
│  │  Reset  │←───────────────────────────────────────────────┘                  │
│  └─────────┘                                                                   │
│                                                                                 │
└─────────────────────────────────────────────────────────────────────────────────┘

阶段1：创建（Construction）

cpp

// 摘录：ControlFlow.cpp
FControlFlow::FControlFlow(const FString& FlowDebugName)
{
    if (FlowDebugName.IsEmpty())
    {
        DebugName = FString::Format(TEXT("ControlFlow_{0}"),
            { FString::FormatAsNumber(UnnamedControlFlowCounter) });
        UnnamedControlFlowCounter++;  // 全局静态计数器，保证唯一性
    }
    else
    {
        DebugName = FlowDebugName;
    }
}

创建方式有两种：

方式	代码示例	生命周期管理
直接 `MakeShared`	`TSharedRef<FControlFlow> Flow = MakeShared<FControlFlow>("MyFlow");`	由调用者持有 `TSharedRef/TSharedPtr` 控制
通过 `FControlFlowStatics::Create`	`FControlFlow& Flow = FControlFlowStatics::Create(this, "MyFlow");`	由 Manager 托管，自动清理

FControlFlowStatics 托管机制（摘录：ControlFlowManager.h）：

cpp

template<typename OwningObjectT>
static FControlFlow& Create_Internal(OwningObjectT* OwningObject, const FString& FlowId, bool bIsPersistent)
{
    TSharedRef<TControlFlowContainer<OwningObjectT>> NewContainer =
        MakeShared<TControlFlowContainer<OwningObjectT>>(OwningObject, MakeShared<FControlFlow>(FlowId), FlowId);

    if (bIsPersistent)
        GetPersistentFlows().Add(NewContainer);   // 持久化流程（FindOrCreate 创建）
    else
        GetNewlyCreatedFlows().Add(NewContainer); // 新创建流程（Create 创建）

    NewContainer->GetControlFlow()->Reset();
    CheckNewlyCreatedFlows();  // 注册下一帧检查
    return NewContainer->GetControlFlow().Get();
}

初始状态：

CurrentNode = nullptr（未运行）
FlowQueue 为空
bInterpretCancelledNodeAsComplete = false
各种计数器归零

阶段2：队列构建（Queuing）

通过链式调用 QueueXxx() 或 .QueueStep() 向 FlowQueue 添加节点：

cpp

// 摘录：ControlFlow.cpp
FSimpleDelegate& FControlFlow::QueueFunction(const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowNode_SelfCompleting> NewNode =
        MakeShared<FControlFlowNode_SelfCompleting>(SharedThis(this), FormatOrGetNewNodeDebugName(FlowNodeDebugName));
    FlowQueue.Add(NewNode);  // 加入队列
    return NewNode->Process; // 返回委托供绑定
}

FControlFlowWaitDelegate& FControlFlow::QueueWait(const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowNode_RequiresCallback> NewNode =
        MakeShared<FControlFlowNode_RequiresCallback>(SharedThis(this), FormatOrGetNewNodeDebugName(FlowNodeDebugName));
    FlowQueue.Add(NewNode);
    return NewNode->Process;
}

节点类型与创建：

队列方法	创建的节点类型	特点
`QueueFunction()`	`FControlFlowNode_SelfCompleting`	同步执行，自动完成
`QueueWait()`	`FControlFlowNode_RequiresCallback`	异步，需手动 `ContinueFlow()`
`QueueControlFlow()`	`FControlFlowNode_Task` + `FControlFlowSimpleSubTask`	子流程
`QueueControlFlowBranch()`	`FControlFlowNode_Task` + `FControlFlowTask_Branch`	分支
`QueueConcurrentFlows()`	`FControlFlowNode_Task` + `FControlFlowTask_ConcurrentFlows`	并发
`QueueConditionalLoop()`	`FControlFlowNode_Task` + `FControlFlowTask_ConditionalLoop`	循环

阶段3：启动执行（ExecuteFlow）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteFlow()
{
    // 关键检查：防止重复执行
    if (ensureAlwaysMsgf(!CurrentNode.IsValid(),
        TEXT("Flow is already running! Or perhaps there are multiple instances of owning class?")))
    {
        // 防止无限递归
        if (!ensure(SubFlowStack_ForDebugging.Num() < MAX_FLOW_LOOPS))
        {
            UE_LOG(LogControlFlows, Error, TEXT("Hit maximum Flow loops. Infinite recursion?"));
        }
        else
        {
            // 通知 Manager：流程开始
            FControlFlowStatics::HandleControlFlowStartedNotification(AsShared());

            SubFlowStack_ForDebugging.Add(SharedThis(this));  // 调试栈

            if (FlowQueue.Num() > 0)
            {
                ExecuteNextNodeInQueue();  // 执行第一个节点
            }
            else
            {
                // 空队列视为完成
                OnFlowCompleteDelegate.Broadcast();
                OnExecutedWithoutAnyNodesDelegate_Internal.ExecuteIfBound();
                FControlFlowStatics::HandleControlFlowFinishedNotification();
            }

            SubFlowStack_ForDebugging.Pop();
        }
    }
}

Manager 状态转移（摘录：ControlFlowManager.cpp）：

cpp

void FControlFlowStatics::HandleControlFlowStartedNotification(TSharedRef<const FControlFlow> InFlow)
{
    TArray<TSharedRef<FControlFlowContainerBase>>& NewFlows = GetNewlyCreatedFlows();
    for (size_t Idx = 0; Idx < NewFlows.Num(); ++Idx)
    {
        if (InFlow == NewFlows[Idx]->GetControlFlow())
        {
            GetExecutingFlows().Add(NewFlows[Idx]);  // NewlyCreated → Executing
        }
        NewFlows.RemoveAtSwap(Idx);
        --Idx;
    }
    CheckForInvalidFlows();
}

阶段4：节点执行循环（Node Execution Loop）

执行下一个节点：

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteNextNodeInQueue()
{
    CurrentNode = FlowQueue[0];           // 取队首
    if (Activity)
        Activity->Update(*CurrentNode->GetNodeName());

    FlowQueue.RemoveAt(0);                // 从队列移除
    CurrentNode->Execute();               // 执行节点
}

不同节点类型的执行逻辑：

SelfCompleting（同步节点）：

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode_SelfCompleting::Execute()
{
    LogExecution();
    if (ensureAlways(Parent.IsValid()))
    {
        Parent.Pin()->ExecuteNode(SharedThis(this));  // 委托给 Flow 执行
    }
}

// 摘录：ControlFlow.cpp
void FControlFlow::ExecuteNode(TSharedRef<FControlFlowNode_SelfCompleting> SelfCompletingNode)
{
    if (SelfCompletingNode->Process.IsBound())
    {
        SelfCompletingNode->Process.Execute();  // 执行绑定的函数
    }
    else
    {
        SelfCompletingNode->bWasBoundOnExecution = false;
    }

    if (SelfCompletingNode->HasCancelBeenRequested())
    {
        FlowQueue.Reset();
        BroadcastCancellation();
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
    else
    {
        SelfCompletingNode->ContinueFlow();  // 自动继续
    }
}

RequiresCallback（异步节点）：

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode_RequiresCallback::Execute()
{
    LogExecution();

    if (Process.IsBound())
    {
        // 传入 SharedThis(this) 供用户调用 ContinueFlow()
        Process.Execute(SharedThis(this));
    }
    else
    {
        bWasBoundOnExecution = false;
        ContinueFlow();  // 未绑定则直接继续
    }
}

用户代码需要调用：

cpp

void MyAsyncStep(FControlFlowNodeRef FlowHandle)
{
    // 异步操作...
    SomeAsyncOperation([FlowHandle]() {
        FlowHandle->ContinueFlow();  // 完成后继续流程
        // 或 FlowHandle->CancelFlow(); // 取消流程
    });
}

阶段5：节点完成与流程推进

cpp

// 摘录：ControlFlowNode.cpp
void FControlFlowNode::ContinueFlow()
{
    if (ensure(Parent.IsValid()))
    {
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));
    }
}

HandleControlFlowNodeCompleted 核心逻辑（摘录：ControlFlow.cpp）：

cpp

void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 验证：完成的节点必须是当前节点
    if (ensureMsgf(CurrentNode.IsValid(), ...) &&
        ensureMsgf(&NodeCompleted.Get() == CurrentNode.Get(), ...))
    {
        const bool bCancelRequested = !bInterpretCancelledNodeAsComplete &&
                                      NodeCompleted->HasCancelBeenRequested();
        CurrentNode.Reset();
        CurrentlyRunningTask.Reset();

        if (FlowQueue.Num() > 0)
        {
            if (bCancelRequested)
            {
                // 取消请求：级联取消后续节点
                CurrentNode = FlowQueue[0];
                FlowQueue.RemoveAt(0);
                CurrentNode->CancelFlow();  // 递归取消
            }
            else
            {
                // 正常完成：广播并执行下一个
                bBroadcastingStepComplete = true;
                OnStepCompletedDelegate.Broadcast();
                bBroadcastingStepComplete = false;
                ExecuteNextNodeInQueue();
            }
        }
        else
        {
            // 队列空了 → 流程结束
            if (bCancelRequested)
                BroadcastCancellation();
            else
            {
                OnStepCompletedDelegate.Broadcast();
                OnFlowCompleteDelegate.Broadcast();
                OnCompleteDelegate_Internal.ExecuteIfBound();
            }
            FControlFlowStatics::HandleControlFlowFinishedNotification();
        }
    }
}

阶段6：取消流程（CancelFlow）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::CancelFlow()
{
    if (CurrentNode.IsValid())
    {
        CurrentNode->CancelFlow();  // 取消当前节点
    }
    else
    {
        BroadcastCancellation();
        FControlFlowStatics::HandleControlFlowFinishedNotification();
    }
}

// 摘录：ControlFlowNode.cpp
void FControlFlowNode::CancelFlow()
{
    if (ensure(Parent.IsValid()))
    {
        bCancelled = true;
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));  // 走完成流程但带取消标记
    }
}

取消传播机制：

当节点完成时检测到 bCancelled = true 且 bInterpretCancelledNodeAsComplete = false
会对队列中剩余的每个节点调用 CancelFlow()
形成级联取消直到队列清空

SetCancelledNodeAsComplete(true) 详解：

该方法用于控制取消是否级联传播。核心逻辑在 HandleControlFlowNodeCompleted 中：

cpp

const bool bCancelRequested = !bInterpretCancelledNodeAsComplete && NodeCompleted->HasCancelBeenRequested();

这是一个与运算，bCancelRequested = true 需要同时满足：

bInterpretCancelledNodeAsComplete == false（默认值）
NodeCompleted->HasCancelBeenRequested() == true（节点被取消）

设置	节点被取消后	后续节点
`SetCancelledNodeAsComplete(false)`（默认）	`bCancelRequested = true`	级联取消所有后续节点
`SetCancelledNodeAsComplete(true)`	`bCancelRequested = false`	正常继续执行后续节点

行为对比图解：

默认行为 (bInterpretCancelledNodeAsComplete = false):
┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐
│ Step1  │───→│ Step2  │───→│ Step3  │───→│ Step4  │
└────────┘    └───┬────┘    └────────┘    └────────┘
                  │ CancelFlow()
                  ↓
              Step2 取消 → Step3 取消 → Step4 取消 → OnFlowCancelledDelegate

设置 SetCancelledNodeAsComplete(true):
┌────────┐    ┌────────┐    ┌────────┐    ┌────────┐
│ Step1  │───→│ Step2  │───→│ Step3  │───→│ Step4  │
└────────┘    └───┬────┘    └────────┘    └────────┘
                  │ CancelFlow()
                  ↓
              Step2 "完成" → Step3 执行 → Step4 执行 → OnFlowCompleteDelegate

使用场景示例： 当希望某个节点的取消不影响后续流程时使用：

cpp

Flow.SetCancelledNodeAsComplete(true)
    .QueueStep(TEXT("可选步骤"), [](FControlFlowNodeRef Node) {
        // 这个步骤可能被取消（如用户点击跳过）
        // 但我们希望后续步骤继续执行
        if (UserClickedSkip)
            Node->CancelFlow();  // 取消当前节点
        else
            Node->ContinueFlow();
    })
    .QueueStep(TEXT("必须执行"), []() {
        // 无论上一步是否被取消，这里都会执行
    })
    .ExecuteFlow();

简单理解：把"取消"当作"完成"来处理，不触发级联取消。

阶段7：流程结束与清理

委托广播顺序：

场景	广播顺序
正常完成	`OnStepCompletedDelegate` → `OnFlowCompleteDelegate` → `OnCompleteDelegate_Internal`
取消	`OnFlowCancelledDelegate` → `OnCancelledDelegate_Internal`

Manager 清理流程（摘录：ControlFlowManager.cpp）：

cpp

bool FControlFlowStatics::IterateForInvalidFlows(float DeltaTime)
{
    // 1. Persistent → Executing（如果开始运行）
    for (auto& PersistentFlow : GetPersistentFlows())
    {
        if (PersistentFlow->IsRunning())
        {
            GetExecutingFlows().Add(PersistentFlow);
            // 从 Persistent 移除
        }
    }

    // 2. Executing → Finished（如果停止运行）
    for (auto& ExecutingFlow : GetExecutingFlows())
    {
        if (!ExecutingFlow->IsRunning() && ExecutingFlow->NumInQueue() == 0)
        {
            ExecutingFlow->Activity = nullptr;
            GetFinishedFlows().Add(ExecutingFlow);
            // 从 Executing 移除
        }
    }

    // 3. Finished → 删除（下一帧）
    for (auto& CompletedFlow : GetFinishedFlows())
    {
        // 验证并移除
    }

    return false;  // 不重复 Tick
}

阶段8：重置（Reset）

cpp

// 摘录：ControlFlow.cpp
void FControlFlow::Reset()
{
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();
    FlowQueue.Reset();
    SubFlowStack_ForDebugging.Reset();
    UnnamedNodeCounter = 0;
    UnnamedBranchCounter = 0;
}

Reset 后可以重新 Queue + ExecuteFlow。

QueueDelay 与 LastZeroSecondDelay 机制

QueueDelay 用于在流程中插入延迟，其中 LastZeroSecondDelay 是一个防止同一帧内多个 0 秒延迟嵌套执行的节流机制。

核心数据结构：

cpp

// ControlFlow.h
TPair<double /*Timestamp*/, float /*DeltaTime*/> LastZeroSecondDelay;

QueueDelay 源码解析（摘录：ControlFlow.cpp）：

cpp

FControlFlow& FControlFlow::QueueDelay(const float InSeconds, const FString& NodeName)
{
    QueueWait(NodeName).BindLambda([InSeconds](FControlFlowNodeRef FlowHandle)
    {
        TSharedRef<FControlFlow> OwningFlow = FlowHandle->Parent.Pin().ToSharedRef();

        // 如果本帧已经有过 0 秒延迟，把那次的 DeltaTime 加到这次延迟上
        const float AdditionalDelay = (InSeconds == 0.0f &&
            OwningFlow->LastZeroSecondDelay.Key == FApp::GetCurrentTime())
            ? OwningFlow->LastZeroSecondDelay.Value : 0.0f;

        const float SecondsToDelay = InSeconds + AdditionalDelay;

        FTSTicker::GetCoreTicker().AddTicker(FTickerDelegate::CreateLambda(
            [FlowHandle, bIsZeroSecondDelay = SecondsToDelay == 0.0f](float DeltaTime)
            {
                if (FlowHandle->Parent.IsValid() && !FlowHandle->HasCancelBeenRequested())
                {
                    // 如果是 0 秒延迟，向上通知所有父流程
                    if (bIsZeroSecondDelay)
                    {
                        TSharedPtr<FControlFlow> FlowIter = FlowHandle->Parent.Pin().ToSharedRef();
                        while (FlowIter.IsValid())
                        {
                            FlowIter->LastZeroSecondDelay = { FApp::GetCurrentTime(), DeltaTime };
                            FlowIter = FlowIter->ParentFlow.Pin();
                        }
                    }
                    FlowHandle->ContinueFlow();
                }
                return false;
            }), SecondsToDelay);
    });
    return *this;
}

执行流程示例：

假设以下流程在同一帧内执行：

cpp

Flow.QueueStep(TEXT("Step1"), []() { /* 执行 Step1 */ })
    .QueueDelay(0.0f, TEXT("Delay1"))  // 第一个 0 秒延迟
    .QueueStep(TEXT("Step2"), []() { /* 执行 Step2 */ })
    .QueueDelay(0.0f, TEXT("Delay2"))  // 第二个 0 秒延迟
    .QueueStep(TEXT("Step3"), []() { /* 执行 Step3 */ })
    .ExecuteFlow();

帧 N（时间 = 100.0，DeltaTime = 0.016）：

步骤	操作	LastZeroSecondDelay	说明
1	Step1 执行完成	`{0.0, 0.0}`	初始状态
2	Delay1 入队执行	-	`AdditionalDelay = 0`（时间戳不匹配），`SecondsToDelay = 0`
3	Ticker 回调（Delay1）	`{100.0, 0.016}`	记录本帧时间戳和 DeltaTime
4	Step2 执行完成	`{100.0, 0.016}`	-
5	Delay2 入队执行	-	`AdditionalDelay = 0.016`（时间戳匹配），`SecondsToDelay = 0.016`
6	流程暂停	-	等待下一帧

帧 N+1（时间 = 100.016）：

步骤	操作	说明
7	Ticker 回调（Delay2）	延迟到期
8	Step3 执行	流程完成

时间线对比：

没有 LastZeroSecondDelay 机制（假设）:
帧 N:   Step1 → Delay1 → [Ticker] → Step2 → Delay2 → [Ticker] → Step3
        ↑ 全部在同一帧，可能导致 Ticker 嵌套调用问题

有 LastZeroSecondDelay 机制（实际）:
帧 N:   Step1 → Delay1 → [Ticker] → Step2 → Delay2 → [等待...]
                                                        ↓
帧 N+1: [Ticker] → Step3
        ↑ 第二个 0 秒延迟被推迟到下一帧

核心逻辑：

┌─────────────────────────────────────────────────────────────────────────┐
│                        QueueDelay(0.0f) 执行逻辑                         │
├─────────────────────────────────────────────────────────────────────────┤
│                                                                         │
│  本帧是否已有 0 秒延迟？                                                  │
│  (LastZeroSecondDelay.Key == FApp::GetCurrentTime())                    │
│                                                                         │
│           ├── 否 → SecondsToDelay = 0.0f（本帧末尾执行）                  │
│           │        Ticker 回调时记录 LastZeroSecondDelay                 │
│           │                                                             │
│           └── 是 → SecondsToDelay = 0.0f + LastDeltaTime                │
│                    （推迟到下一帧执行）                                   │
│                                                                         │
└─────────────────────────────────────────────────────────────────────────┘

为什么要向上传播到父流程？ 子流程、分支、并发流程都会继承父流程的 LastZeroSecondDelay，确保嵌套流程中的 0 秒延迟也能正确累积。

子流程/并发流程的生命周期

子流程（SubFlow）：

cpp

// 摘录：ControlFlow.cpp
FControlFlowPopulator& FControlFlow::QueueControlFlow(const FString& TaskName, const FString& FlowNodeDebugName)
{
    TSharedRef<FControlFlowSimpleSubTask> NewTask = MakeShared<FControlFlowSimpleSubTask>(TaskName);
    TSharedRef<FControlFlowNode_Task> NewNode = MakeShared<FControlFlowNode_Task>(...);

    NewTask->GetTaskFlow()->ParentFlow = AsWeak();  // 建立父子关系
    NewTask->GetTaskFlow()->Activity = Activity;   // 继承 Activity
    ...
}

// 摘录：ControlFlowTask.cpp
void FControlFlowSimpleSubTask::Execute()
{
    if (TaskPopulator.IsBound() && GetTaskFlow().IsValid())
    {
        // 继承父流程的延迟信息
        GetTaskFlow()->LastZeroSecondDelay = GetOwningFlowForTaskNode().Pin()->LastZeroSecondDelay;

        // 绑定完成/取消回调
        GetTaskFlow()->OnCompleteDelegate_Internal.BindSP(SharedThis(this), &FControlFlowSimpleSubTask::CompletedSubTask);
        GetTaskFlow()->OnExecutedWithoutAnyNodesDelegate_Internal.BindSP(...);
        GetTaskFlow()->OnCancelledDelegate_Internal.BindSP(...);

        TaskPopulator.Execute(GetTaskFlow().ToSharedRef());  // 用户填充子流程

        ensureAlwaysMsgf(!GetTaskFlow()->IsRunning(),
            TEXT("Did you call ExecuteFlow() on a SubFlow? You don't need to."));

        GetTaskFlow()->ExecuteFlow();  // 内部启动
    }
}

关键点：

子流程的 ExecuteFlow() 由 Task 内部调用，用户不应手动调用
子流程完成后通过 OnCompleteDelegate_Internal 通知父流程继续

生命周期时序图

用户代码                    FControlFlow                    FControlFlowNode                Manager
   │                            │                                │                            │
   │ MakeShared/Create          │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ ctor: 初始化 DebugName          │                            │
   │                            │                                │                            │
   │ .QueueStep()/QueueWait()   │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ 创建 Node, 加入 FlowQueue       │                            │
   │                            │                                │                            │
   │ .ExecuteFlow()             │                                │                            │
   ├───────────────────────────→│                                │                            │
   │                            │ HandleControlFlowStartedNotification ─────────────────────→│
   │                            │                                │     NewlyCreated→Executing │
   │                            │ ExecuteNextNodeInQueue()       │                            │
   │                            ├───────────────────────────────→│                            │
   │                            │                                │ Execute()                  │
   │                            │                                │ (执行绑定函数)              │
   │                            │                                │                            │
   │                            │←───────────────────────────────┤ ContinueFlow()             │
   │                            │ HandleControlFlowNodeCompleted │                            │
   │                            │ OnStepCompletedDelegate.Broadcast()                        │
   │                            │                                │                            │
   │                            │ (队列非空) ExecuteNextNodeInQueue()                         │
   │                            │ ...循环...                      │                            │
   │                            │                                │                            │
   │                            │ (队列空) OnFlowCompleteDelegate.Broadcast()                 │
   │                            │ HandleControlFlowFinishedNotification ─────────────────────→│
   │                            │                                │     Executing→Finished     │
   │                            │                                │                            │
   │                            │                                │     (下一帧清理)            │

关键成员变量与状态判断

cpp

// 摘录：ControlFlow.h
class FControlFlow
{
private:
    FString DebugName;                                    // 调试名
    bool bInterpretCancelledNodeAsComplete = false;       // 取消是否视为完成
    bool bBroadcastingStepComplete = false;               // 正在广播步骤完成

    TSharedPtr<FControlFlowNode_Task> CurrentlyRunningTask = nullptr;  // 当前 Task
    TSharedPtr<FControlFlowNode> CurrentNode = nullptr;                // 当前节点
    TWeakPtr<FControlFlow> ParentFlow;                                 // 父流程（子流程用）

    TArray<TSharedRef<FControlFlowNode>> FlowQueue;       // 节点队列
};

// 摘录：ControlFlow.cpp
bool FControlFlow::IsRunning() const
{
    return CurrentNode.IsValid() || bBroadcastingStepComplete;
}

注意事项与最佳实践

不要重复调用 ExecuteFlow()：源码有 ensureAlwaysMsgf(!CurrentNode.IsValid(), ...) 检查
子流程不要手动 ExecuteFlow()：由 Task 内部驱动
异步节点必须调用 ContinueFlow() 或 CancelFlow()：否则流程会永久挂起
使用 SetCancelledNodeAsComplete(true) 可以让取消不级联
FControlFlowStatics::Create 创建的流程会在下一帧检查是否已执行：未执行会自动触发 ExecuteFlow()

内存管理：智能指针与生命周期控制

ControlFlows采用了精密的内存管理策略，通过智能指针系统确保对象生命周期的安全性：

┌─────────────────────────────────────────────────────────────────────────────┐
│                           内存引用关系图                                      │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  ┌─────────────────┐    TSharedRef    ┌─────────────────┐                   │
│  │   FControlFlow  │◄─────────────────┤ FControlFlowNode │                   │
│  │                 │                  │                 │                   │
│  │ • FlowQueue     │                  │ • Parent (Weak) │                   │
│  │ • CurrentNode   │                  │ • NodeName      │                   │
│  │ • ParentFlow    │                  │ • bCancelled    │                   │
│  └─────────────────┘                  └─────────────────┘                   │
│         │                                       │                           │
│         │ TWeakPtr                              │ TSharedRef                │
│         ▼                                       ▼                           │
│  ┌─────────────────┐                  ┌─────────────────┐                   │
│  │   ParentFlow    │                  │ FControlFlowTask │                   │
│  │   (Optional)    │                  │                 │                   │
│  └─────────────────┘                  └─────────────────┘                   │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

并发执行模型：从单线程到真并行

ControlFlows的并发系统展现了从简单到复杂的渐进式设计：

cpp

// 摘录（节选）：ControlFlowConcurrency.h / ControlFlowConcurrency.cpp
enum class EConcurrentExecution
{
    Default,  // 单线程顺序执行 - 确定性行为
    Random,   // 单线程随机执行 - 测试竞态条件
    Parallel, // 真正的多线程并行 - 最大性能
};

void FConcurrentControlFlows::Execute()
{
    // 防止重复执行的安全检查
    ensureAlwaysMsgf(!HasAnySubFlowBeenExecuted(),
        TEXT("Duplicate execution detected! Call ExecuteFlow() only once per flow!"));

    if (ExecutionBehavior == EConcurrentExecution::Parallel)
    {
        // 使用UE5的ParallelFor进行真正的并行执行
        ParallelFor(FlowsToExecute.Num(), [&FlowsToExecute](int32 Index)
        {
            UE_LOG(LogControlFlows, Verbose, TEXT("Parallel execution: %s"),
                   *FlowsToExecute[Index]->GetDebugName());
            FlowsToExecute[Index]->ExecuteFlow();
        });
    }
    else
    {
        // 单线程执行模式
        if (ExecutionBehavior == EConcurrentExecution::Random)
        {
            // Fisher-Yates洗牌算法
            for (int32 Idx = 0; Idx < FlowsToExecute.Num(); ++Idx)
            {
                Swap(FlowsToExecute[Idx],
                     FlowsToExecute[FMath::RandRange(0, FlowsToExecute.Num() - 1)]);
            }
        }

        for (const auto& Flow : FlowsToExecute)
        {
            Flow->ExecuteFlow();
            if (bCancelAllHasBegun) break; // 提前退出机制
        }
    }
}

重要提示：并发/子流程的 ExecuteFlow() 由 ForkFlow(...) / QueueConcurrentFlows(...) 内部调度触发（例如并行策略下会通过 ParallelFor 批量启动子流程）。一般不应在外部对这些 subflow 再次手动调用 ExecuteFlow()；源码中有 ensureAlwaysMsgf 用于检测重复执行（提示语类似 “Call ExecuteFlow() only once per flow!”）。

高级设计模式：观察者模式与责任链模式的融合

ControlFlows插件的核心创新在于巧妙地融合了观察者模式与责任链模式，创造出一套既具备流程控制灵活性又具备事件响应解耦性的异步编程框架。

融合模式的核心理念

在传统的设计模式应用中，观察者模式和责任链模式通常独立使用。ControlFlows的突破性在于将两者有机结合：

责任链模式：负责流程的顺序执行与传递
观察者模式：负责状态变化的事件通知与响应

cpp

// 融合架构的核心机制
┌─────────────────────────────────────────────────────────────────────────────┐
│                        观察者 + 责任链融合架构                                │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  Node1 ──ContinueFlow()──→ Flow ──Broadcast()──→ Observers                 │
│    │                        │                      ↓                       │
│    │                        │               ┌─────────────┐                 │
│    └──责任传递──→ Node2 ──ContinueFlow()──→ │ 事件处理器   │                 │
│                     │                      └─────────────┘                 │
│                     │                                                       │
│                     └──责任传递──→ Node3 ──→ Complete                        │
│                                                                             │
│  🔄 责任链：节点间的顺序执行传递                                              │
│  🔔 观察者：状态变化的事件通知                                                │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

观察者模式的实现层次

cpp

// 摘录：ControlFlow.h（委托声明）
// 多层次的观察者委托系统
DECLARE_MULTICAST_DELEGATE(FOnFlowComplete);
DECLARE_MULTICAST_DELEGATE(FOnStepCompleted);
DECLARE_MULTICAST_DELEGATE(FOnFlowCancelled);

class FControlFlow : public TSharedFromThis<FControlFlow>
{
private:
    // 观察者模式：主题对象维护观察者列表
    FOnFlowComplete OnFlowCompleteDelegate;        // 流程完成观察者
    FOnStepCompleted OnStepCompletedDelegate;      // 步骤完成观察者
    FOnFlowCancelled OnFlowCancelledDelegate;      // 流程取消观察者

    // 内部委托：用于子流程与父流程的通信
    FSimpleDelegate OnCompleteDelegate_Internal;
    FSimpleDelegate OnCancelledDelegate_Internal;

public:
    // 观察者注册接口
    FOnFlowComplete& OnFlowComplete()
    {
        return OnFlowCompleteDelegate;
    }

    FOnStepCompleted& OnStepCompleted()
    {
        return OnStepCompletedDelegate;
    }

    FOnFlowCancelled& OnFlowCancelled()
    {
        return OnFlowCancelledDelegate;
    }
};

观察者模式特征：

主题（Subject）：FControlFlow 流程对象
观察者（Observer）：注册的委托函数
通知机制：状态改变时自动广播给所有观察者
松耦合：观察者与主题之间无直接依赖

责任链模式的执行机制

cpp

// 摘录：ControlFlow.cpp（责任链传递核心逻辑）
void FControlFlow::HandleControlFlowNodeCompleted(TSharedRef<const FControlFlowNode> NodeCompleted)
{
    // 责任链模式：当前处理者完成，传递给下一个处理者
    CurrentNode.Reset();
    CurrentlyRunningTask.Reset();

    if (FlowQueue.Num() > 0)
    {
        if (!bCancelRequested)
        {
            // 观察者模式：通知步骤完成
            bBroadcastingStepComplete = true;
            OnStepCompletedDelegate.Broadcast();  // 🔔 观察者通知
            bBroadcastingStepComplete = false;

            // 责任链模式：传递给下一个处理者
            ExecuteNextNodeInQueue();             // ⛓️ 责任传递
        }
    }
    else
    {
        // 链的末尾：触发完成通知
        OnStepCompletedDelegate.Broadcast();
        OnFlowCompleteDelegate.Broadcast();
        OnCompleteDelegate_Internal.ExecuteIfBound();
    }
}

void FControlFlow::ExecuteNextNodeInQueue()
{
    // 责任链传递：获取链中下一个处理者
    CurrentNode = FlowQueue[0];
    FlowQueue.RemoveAt(0);
    CurrentNode->Execute();         // 执行处理逻辑
}

责任链模式特征：

处理者（Handler）：每个 FControlFlowNode
请求传递：通过 ContinueFlow() → HandleControlFlowNodeCompleted() → ExecuteNextNodeInQueue()
链式结构：FlowQueue 维护处理者队列
职责单一：每个节点只处理自己的逻辑

融合机制的实现细节

cpp

// 摘录：ControlFlowNode.cpp（融合的关键实现）
void FControlFlowNode::ContinueFlow()
{
    if (ensure(Parent.IsValid()))
    {
        // 责任链：将控制权传递给父流程（下一个处理者）
        Parent.Pin()->HandleControlFlowNodeCompleted(SharedThis(this));
    }
}

// 不同节点类型的融合实现
void FControlFlowNode_SelfCompleting::Execute()
{
    LogExecution();
    if (ensureAlways(Parent.IsValid()))
    {
        // 同步节点：立即执行并传递责任
        Parent.Pin()->ExecuteNode(SharedThis(this));
    }
}

void FControlFlowNode_RequiresCallback::Execute()
{
    LogExecution();
    if (Process.IsBound())
    {
        // 异步节点：执行后等待回调传递责任
        Process.Execute(SharedThis(this));  // 传递自身引用供回调使用
    }
    else
    {
        bWasBoundOnExecution = false;
        ContinueFlow();  // 未绑定则直接传递责任
    }
}

实际应用场景示例

cpp

// 复杂业务流程中的双重模式协同
class FAdvancedWorkflow : public TSharedFromThis<FAdvancedWorkflow>
{
public:
    void ExecuteComplexWorkflow()
    {
        TSharedRef<FControlFlow> MainFlow = MakeShared<FControlFlow>("ComplexWorkflow");

        // 注册观察者（观察者模式）
        MainFlow->OnStepCompleted().AddSP(this, &FAdvancedWorkflow::OnStepCompleted);
        MainFlow->OnFlowComplete().AddSP(this, &FAdvancedWorkflow::OnWorkflowComplete);
        MainFlow->OnFlowCancelled().AddSP(this, &FAdvancedWorkflow::OnWorkflowCancelled);

        // 构建责任链（责任链模式）
        MainFlow->QueueStep("数据预处理", this, &FAdvancedWorkflow::PreprocessData)
                .QueueStep("业务逻辑执行", this, &FAdvancedWorkflow::ExecuteBusinessLogic)
                .BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
                {
                    // 动态分支：根据业务状态选择处理路径
                    EBusinessState State = EvaluateBusinessState();

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Success))
                        .QueueStep("成功处理", this, &FAdvancedWorkflow::HandleSuccess)
                        .QueueStep("结果持久化", this, &FAdvancedWorkflow::PersistResults);

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Retry))
                        .QueueStep("重试逻辑", this, &FAdvancedWorkflow::HandleRetry)
                        .Loop([this](TSharedRef<FConditionalLoop> RetryLoop)
                        {
                            RetryLoop->CheckConditionFirst()
                                .QueueStep("重新执行", this, &FAdvancedWorkflow::RetryExecution);

                            return ShouldContinueRetry() ? EConditionalLoopResult::RunLoop
                                                         : EConditionalLoopResult::LoopFinished;
                        });

                    Branch->AddOrGetBranch(static_cast<int32>(EBusinessState::Failed))
                        .QueueStep("错误处理", this, &FAdvancedWorkflow::HandleError)
                        .QueueStep("清理资源", this, &FAdvancedWorkflow::CleanupResources);

                    return static_cast<int32>(State);
                })
                .QueueStep("工作流完成", this, &FAdvancedWorkflow::FinalizeWorkflow)
                .ExecuteFlow();
    }

private:
    // 观察者回调：响应流程状态变化
    void OnStepCompleted()
    {
        UE_LOG(LogWorkflow, Log, TEXT("步骤完成 - 更新进度条"));
        UpdateProgressBar();
        NotifyStakeholders();
    }

    void OnWorkflowComplete()
    {
        UE_LOG(LogWorkflow, Log, TEXT("工作流完成 - 触发后续处理"));
        TriggerPostProcessing();
        SendCompletionNotification();
    }

    void OnWorkflowCancelled()
    {
        UE_LOG(LogWorkflow, Warning, TEXT("工作流取消 - 执行清理"));
        PerformCleanup();
        NotifyFailure();
    }
};

融合模式的优势分析

方面	观察者模式贡献	责任链模式贡献	融合效果
解耦性	流程状态变化与响应逻辑解耦	节点处理逻辑与流程控制解耦	高度模块化的异步系统
扩展性	可动态添加/移除观察者	可动态构建处理链	灵活的流程定制能力
可维护性	状态变化通知集中管理	处理逻辑职责单一	清晰的代码结构
性能	事件驱动，按需响应	顺序执行，避免轮询	高效的异步执行
可测试性	可独立测试事件通知	可独立测试处理逻辑	单元测试友好

设计哲学的深层理解

cpp

// 融合模式的设计哲学体现
template<typename T>
concept FlowNodeConcept = requires(T node)
{
    // 责任链要求：每个节点必须能够传递控制权
    { node.ContinueFlow() } -> std::same_as<void>;
    { node.CancelFlow() } -> std::same_as<void>;

    // 观察者要求：每个节点必须能够通知状态变化
    { node.GetNodeName() } -> std::convertible_to<FString>;
    { node.HasCancelBeenRequested() } -> std::same_as<bool>;
};

// 编译时验证：确保节点满足双重模式要求
static_assert(FlowNodeConcept<FControlFlowNode>,
              "Flow nodes must support both chain-of-responsibility and observer patterns");

这种融合设计的核心价值在于：

单一职责原则：
- 责任链负责执行流程
- 观察者负责状态通知
开闭原则：
- 可以扩展新的节点类型（责任链）
- 可以添加新的观察者（观察者模式）
依赖倒置原则：
- 高层模块（Flow）不依赖低层模块（Node）
- 都依赖于抽象（委托接口）
组合优于继承：
- 通过委托组合实现复杂行为
- 避免深层继承带来的耦合

委托系统的多层抽象

ControlFlows的委托系统展现了现代C++的类型安全设计：

cpp

// 摘录：ControlFlowNode.h（委托声明）与 ControlFlow.h（QueueXxx 返回类型）
// 委托类型的层次化设计
DECLARE_DELEGATE_OneParam(FControlFlowWaitDelegate, FControlFlowNodeRef)
DECLARE_DELEGATE_OneParam(FControlFlowPopulator, TSharedRef<FControlFlow>)
DECLARE_DELEGATE_RetVal_OneParam(int32, FControlFlowBranchDefiner, TSharedRef<FControlFlowBranch>)
DECLARE_DELEGATE_RetVal_OneParam(EConditionalLoopResult, FControlFlowConditionalLoopDefiner, TSharedRef<FConditionalLoop>)
DECLARE_DELEGATE_OneParam(FConcurrentFlowsDefiner, TSharedRef<FConcurrentControlFlows>)

// 模板特化实现的自动类型推断
template<typename BindingObjectClassT, typename...PayloadParamsT>
void QueueStep_Internal_TSharedFromThis(
    const FString& InDebugName,
    TSharedRef<BindingObjectClassT> InBindingObject,
    typename TMemFunPtrType<false, BindingObjectClassT,
        EConditionalLoopResult(TSharedRef<FConditionalLoop>, PayloadParamsT...)>::Type InFunction,
    PayloadParamsT...Params)
{
    // 条件循环类型的自动识别与绑定
    QueueConditionalLoop(InDebugName).BindSP(InBindingObject, InFunction, Params...);
}

template<typename BindingObjectClassT, typename...PayloadParamsT>
void QueueStep_Internal_TSharedFromThis(
    const FString& InDebugName,
    TSharedRef<BindingObjectClassT> InBindingObject,
    typename TMemFunPtrType<false, BindingObjectClassT,
        void(FControlFlowNodeRef, PayloadParamsT...)>::Type InFunction,
    PayloadParamsT...Params)
{
    // 异步等待类型的自动识别与绑定
    QueueWait(InDebugName).BindSP(InBindingObject, InFunction, Params...);
}

条件循环：函数式编程范式的体现

cpp

// 摘录：ControlFlowConditionalLoop.h（接口定义）
class FConditionalLoop : public TSharedFromThis<FConditionalLoop>
{
private:
    TOptional<bool> CheckConditionalFirst;  // 三态逻辑：未设置/先检查/先执行
    TSharedRef<FControlFlow> FlowLoop;      // 循环体流程

public:
    // while(condition) { body } 模式
    FControlFlow& CheckConditionFirst()
    {
        CheckConditionalFirst = true;
        return FlowLoop.Get();
    }

    // do { body } while(condition) 模式
    FControlFlow& RunLoopFirst()
    {
        CheckConditionalFirst = false;
        return FlowLoop.Get();
    }

    // 语义化别名
    FControlFlow& ExecuteAtLeastOnce()
    {
        return RunLoopFirst();
    }
};

// 使用示例：复杂的嵌套循环逻辑
MyFlow.Loop([this](TSharedRef<FConditionalLoop> OuterLoop)
{
    OuterLoop->CheckConditionFirst()
        .QueueStep("外层循环体开始", this, &MyClass::OuterLoopStart)
        .Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
        {
            InnerLoop->RunLoopFirst()  // do-while内层循环
                .QueueStep("内层处理", this, &MyClass::InnerProcess)
                .BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
                {
                    // 动态分支选择
                    int32 decision = EvaluateInnerCondition();

                    Branch->AddOrGetBranch(0)
                        .QueueStep("分支A处理", this, &MyClass::ProcessBranchA);

                    Branch->AddOrGetBranch(1)
                        .QueueStep("分支B处理", this, &MyClass::ProcessBranchB);

                    return decision;
                });

            return ShouldContinueInner() ? EConditionalLoopResult::RunLoop
                                         : EConditionalLoopResult::LoopFinished;
        })
        .QueueStep("外层循环体结束", this, &MyClass::OuterLoopEnd);

    return ShouldContinueOuter() ? EConditionalLoopResult::RunLoop
                                 : EConditionalLoopResult::LoopFinished;
})

并发控制：从理论到实践

并发模型的三种执行策略

ControlFlows提供了三种并发执行策略，通过 EConcurrentExecution 枚举定义：

cpp

// 摘录：ControlFlowConcurrency.h
enum class EConcurrentExecution
{
    Default,  // 单线程顺序执行 - 确定性行为
    Random,   // 单线程随机执行 - 测试竞态条件
    Parallel, // 真正的多线程并行 - 最大性能
};

实际执行逻辑（摘录自源码）：

cpp

// 摘录：ControlFlowConcurrency.h / ControlFlowConcurrency.cpp
// 并发控制流的实际实现
class FConcurrentControlFlows : public TSharedFromThis<FConcurrentControlFlows>
{
public:
    // 对外接口：添加并发流程
    CONTROLFLOWS_API FControlFlow& AddOrGetFlow(int32 InIdentifier, const FString& DebugSubFlowName = TEXT(""));

    // 设置执行策略
    CONTROLFLOWS_API FConcurrentControlFlows& SetExecution(const EConcurrentExecution InBehavior);

private:
    // 核心执行方法（由任务系统内部调用）
    void Execute()
    {
        // 防止重复执行检查
        ensureAlwaysMsgf(!this->HasAnySubFlowBeenExecuted(),
            TEXT("Did you call ExecuteFlow() on a SubFlow? Do not do this!"));

        if (ConcurrentFlows.Num() == 0)
        {
            OnAllCompleted();
            return;
        }

        // 构建执行数组
        TArray<TSharedRef<FConcurrencySubFlowContainer>> FlowsToExecute;
        for (const TPair<int32, TSharedRef<FConcurrencySubFlowContainer>>& PairIt : ConcurrentFlows)
        {
            FlowsToExecute.Add(PairIt.Value);
            // 继承父流程的延迟信息
            PairIt.Value->GetControlFlow()->LastZeroSecondDelay =
                OwningTask.Pin()->GetOwningFlowForTaskNode().Pin()->LastZeroSecondDelay;
        }

        // 根据执行策略分发
        if (ExecutionBehavior == EConcurrentExecution::Parallel)
        {
            // 真正的并行执行
            ParallelFor(FlowsToExecute.Num(), [&FlowsToExecute](int32 Index)
            {
                UE_LOG(LogControlFlows, Verbose, TEXT("Executing Subflow %s"),
                       *FlowsToExecute[Index]->GetDebugName());
                FlowsToExecute[Index]->Execute();
            });
        }
        else
        {
            // 单线程执行模式
            if (ExecutionBehavior == EConcurrentExecution::Random)
            {
                // Fisher-Yates洗牌算法
                for (int32 Idx = 0; Idx < FlowsToExecute.Num(); ++Idx)
                {
                    Swap(FlowsToExecute[Idx],
                         FlowsToExecute[FMath::RandRange(0, FlowsToExecute.Num() - 1)]);
                }
            }

            // 顺序执行（Default）或随机顺序执行（Random）
            for (const TSharedRef<FConcurrencySubFlowContainer>& Flow : FlowsToExecute)
            {
                UE_LOG(LogControlFlows, Verbose, TEXT("Executing Subflow %s"),
                       *Flow->GetDebugName());
                Flow->Execute();

                if (bCancelAllHasBegun)
                {
                    break;  // 提前退出机制
                }
            }
        }
    }

    // 成员变量
    EConcurrentExecution ExecutionBehavior = EConcurrentExecution::Default;
    TMap<int32, TSharedRef<FConcurrencySubFlowContainer>> ConcurrentFlows;
    bool bCancelAllHasBegun = false;
    TWeakPtr<FControlFlowSubTaskBase> OwningTask;
};

同步原语与完成检测

cpp

// 摘录：ControlFlowConcurrency.cpp（实际的完成检测逻辑）
void FConcurrentControlFlows::CheckToBroadcastComplete()
{
    if (GetConcurrencyBehavior().GetContinueCondition() == FConcurrentControlFlowBehavior::EContinueConditions::Default)
    {
        if (AreAllSubFlowsCompletedOrCancelled())
        {
            OnConcurrencyCompleted.ExecuteIfBound();
        }
        else
        {
            UE_LOG(LogControlFlows, Verbose, TEXT("Other flows are still running"));
        }
    }
    else
    {
        checkf(false, TEXT("Unhandled Continue Condition"));
    }
}

// 原子性状态检查
bool FConcurrentControlFlows::AreAllSubFlowsCompletedOrCancelled() const
{
    // 使用范围for循环进行O(n)检查
    for (const TPair<int32, TSharedRef<FConcurrencySubFlowContainer>>& PairIt : ConcurrentFlows)
    {
        if (!PairIt.Value->IsCompleteOrCancelled())
        {
            return false;  // 短路求值优化
        }
    }
    return true;
}

并发行为的前瞻性设计：FConcurrentControlFlowBehavior

ControlFlows插件展现了Epic Games对复杂并发语义的前瞻性思考。虽然当前只实现了基础的同步模式，但预留了丰富的并发控制扩展空间：

cpp

// 摘录：ControlFlowConcurrency.h（并发行为设计）
// Placeholder class to extend Concurrency behavior
class FConcurrentControlFlowBehavior
{
    friend class FConcurrentControlFlows;
private:
    enum class EContinueConditions
    {
        Default,  // 当前唯一实现：等待所有流程完成或取消
        // TODO: 未来扩展的并发语义
        // Race: 第一个完成即继续，其他取消
        // Rush: 第一个完成即继续，其他继续执行
    };

    EContinueConditions GetContinueCondition() const
    {
        return EContinueConditions::Default;
    }
};

并发语义的三大类设计

1. Sync 语义（Default - 当前实现）

┌─────────────────────────────────────────────────────────────┐
│                        Sync 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────────────────┐ │ │
│  SubFlow3 ────────────────────────────────────────────┐ │ │ │
│                                                       │ │ │ │
│                                                       ↓ ↓ ↓ │
│                                              等待所有完成   │
│                                                       ↓     │
│                                              继续主流程     │
│                                                             │
└─────────────────────────────────────────────────────────────┘

特点：

等待所有子流程完成或取消
提供最强的同步保证
类似于 std::thread::join() 的语义

2. Race 语义（未来扩展）

┌─────────────────────────────────────────────────────────────┐
│                        Race 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────X（取消）     │ │
│  SubFlow3 ────────────────────X（取消）                   │ │
│                                                           │ │
│                                                           ↓ │
│                                              第一个完成立即继续 │
│                                              其他流程被取消   │
│                                                             │
└─────────────────────────────────────────────────────────────┘

变体：

Race：第一个完成或取消就继续，其他取消
Race_Complete：第一个完成就继续（忽略取消），其他取消
Race_Cancel：第一个取消就继续（忽略完成），其他取消

3. Rush 语义（未来扩展）

┌─────────────────────────────────────────────────────────────┐
│                        Rush 模式                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  SubFlow1 ────────────────────────────────────────────────┐ │
│  SubFlow2 ──────────────────────────────────────────────→ │ │
│  SubFlow3 ────────────────────────────────────────────────→ │
│                                                           │ │
│                                                           ↓ │
│                                              第一个完成立即继续 │
│                                              其他流程继续执行 │
│                                                             │
└─────────────────────────────────────────────────────────────┘

变体：

Rush：第一个完成或取消就继续，其他继续执行
Rush_Complete：第一个完成就继续，其他继续执行
Rush_Cancel：第一个取消就继续，其他继续执行

设计哲学的深层理解

cpp

// 源码注释中的设计理念
// Default_Note: "Sync_Complete" and "Sync_Cancel" do not make sense and is unnecessary.
// If a flow is currently running, we have to wait for that flow to complete
// or cancel in order for the "Sync" condition to be satisfied.

为什么不需要 Sync_Complete 和 Sync_Cancel？

Sync 本质是等待所有流程结束（无论完成还是取消）
正在运行的流程必须等到它完成或取消，才能满足同步条件
区分完成和取消就不是真正的"同步"语义了

实际应用场景展望

cpp

// 假设的未来API使用方式（目前不可用）
Flow.ForkFlow([](TSharedRef<FConcurrentControlFlows> Concurrent)
{
    // 网络请求竞争场景
    FConcurrentControlFlowBehavior RaceBehavior;
    RaceBehavior.SetContinueCondition(EContinueConditions::Race_Complete);
    Concurrent->SetBehavior(RaceBehavior);

    Concurrent->AddOrGetFlow(0, "CDN服务器A");
    Concurrent->AddOrGetFlow(1, "CDN服务器B");
    Concurrent->AddOrGetFlow(2, "CDN服务器C");

    // 第一个成功的下载完成后，立即继续
    // 其他下载被取消以节省带宽
});

Flow.ForkFlow([](TSharedRef<FConcurrentControlFlows> Concurrent)
{
    // AI决策并行计算场景
    FConcurrentControlFlowBehavior RushBehavior;
    RushBehavior.SetContinueCondition(EContinueConditions::Rush_Complete);
    Concurrent->SetBehavior(RushBehavior);

    Concurrent->AddOrGetFlow(0, "路径规划算法");
    Concurrent->AddOrGetFlow(1, "行为树决策");
    Concurrent->AddOrGetFlow(2, "神经网络推理");

    // 第一个算法给出结果后立即采用
    // 其他算法继续运行用于学习和优化
});

这种前瞻性设计体现了现代游戏引擎架构的可扩展性和前瞻性思维，为复杂的异步场景预留了丰富的控制语义。

性能分析与优化策略

内存分配模式分析

┌─────────────────────────────────────────────────────────────────────────────┐
│                        内存分配热点分析                                        │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  高频分配区域：                                                               │
│  ┌─────────────────┐    频率: 每个QueueStep调用                             │
│  │ FControlFlowNode │ ◄─── 使用MakeShared减少分配开销                        │
│  └─────────────────┘                                                       │
│                                                                             │
│  中频分配区域：                                                               │
│  ┌─────────────────┐    频率: 每个子流程/分支                               │
│  │   FControlFlow  │ ◄─── 对象池化可能的优化点                               │
│  └─────────────────┘                                                       │
│                                                                             │
│  低频分配区域：                                                               │
│  ┌─────────────────┐    频率: 流程管理器级别                                 │
│  │ FControlFlowStatics │ ◄─── 单例模式，生命周期管理                        │
│  └─────────────────┘                                                       │
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

执行性能优化技术

cpp

// 摘录（节选/示意）：参考 ControlFlow.h / ControlFlow.cpp 中调试名、路径缓存与延迟计算
class FControlFlow
{
private:
    // 性能优化：避免频繁的字符串构造
    static int32 UnnamedControlFlowCounter;
    int32 UnnamedNodeCounter = 0;

    // 调试信息的延迟计算
    mutable TOptional<FString> CachedFlowPath;

    // 零拷贝的延迟时间戳管理
    TPair<double /*Timestamp*/, float /*DeltaTime*/> LastZeroSecondDelay;

public:
    // 优化的调试名称生成
    FString FormatOrGetNewNodeDebugName(const FString& FlowNodeDebugName = TEXT(""))
    {
        if (FlowNodeDebugName.IsEmpty())
        {
            // 避免重复的字符串格式化
            return FString::Printf(TEXT("UnnamedNode_%d"), UnnamedNodeCounter++);
        }
        return FlowNodeDebugName;  // 直接返回，避免拷贝
    }

    // 路径计算的缓存机制
    FString GetFlowPath() const
    {
        if (!CachedFlowPath.IsSet())
        {
            // 延迟计算并缓存结果
            CachedFlowPath = ComputeFlowPath();
        }
        return CachedFlowPath.GetValue();
    }

private:
    FString ComputeFlowPath() const
    {
        // 复杂的路径计算逻辑
        // 使用StringBuilder模式减少字符串分配
        TStringBuilder<256> PathBuilder;

        int32 DuplicateCount = 0;
        for (int32 StackIndex = 0; StackIndex < SubFlowStack_ForDebugging.Num() - 1; ++StackIndex)
        {
            // 重复检测与压缩显示
            if (SubFlowStack_ForDebugging[StackIndex] == SubFlowStack_ForDebugging[StackIndex + 1])
            {
                ++DuplicateCount;
            }
            else
            {
                PathBuilder.Appendf(TEXT("%s(x%d)."),
                    *SubFlowStack_ForDebugging[StackIndex]->DebugName,
                    DuplicateCount + 1);
                DuplicateCount = 0;
            }
        }

        return PathBuilder.ToString();
    }
};

工程级应用案例：复杂系统的实战分析

案例1：分布式资源加载系统

cpp

class FAdvancedResourceLoader : public TSharedFromThis<FAdvancedResourceLoader>
{
private:
    TSharedRef<FControlFlow> LoadingPipeline;
    TMap<FString, FStreamableHandle> ActiveHandles;
    FCriticalSection LoadingMutex;
    std::atomic<int32> LoadedResourceCount{0};
    std::atomic<int32> TotalResourceCount{0};

public:
    FAdvancedResourceLoader()
        : LoadingPipeline(MakeShared<FControlFlow>("AdvancedResourceLoader"))
    {}

    void StartComplexLoadingSequence(const TArray<FAssetLoadingGroup>& LoadingGroups)
    {
        LoadingPipeline
            .QueueStep("资源预分析", this, &FAdvancedResourceLoader::AnalyzeResourceDependencies)
            .QueueStep("内存预分配", this, &FAdvancedResourceLoader::PreallocateMemoryPools)
            .ForkFlow([this, LoadingGroups](TSharedRef<FConcurrentControlFlows> ConcurrentLoader)
            {
                // 并行加载不同优先级的资源组
                ConcurrentLoader->SetExecution(EConcurrentExecution::Parallel);

                for (int32 GroupIndex = 0; GroupIndex < LoadingGroups.Num(); ++GroupIndex)
                {
                    ConcurrentLoader->AddOrGetFlow(GroupIndex,
                        FString::Printf(TEXT("LoadingGroup_%d"), GroupIndex))
                        .QueueStep("组预处理", this, &FAdvancedResourceLoader::PreprocessGroup, GroupIndex)
                        .Loop([this, GroupIndex](TSharedRef<FConditionalLoop> ResourceLoop)
                        {
                            ResourceLoop->CheckConditionFirst()
                                .QueueStep("加载单个资源", this, &FAdvancedResourceLoader::LoadSingleResource, GroupIndex)
                                .BranchFlow([this, GroupIndex](TSharedRef<FControlFlowBranch> LoadBranch)
                                {
                                    EResourceLoadResult Result = EvaluateLoadResult(GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Success))
                                        .QueueStep("成功后处理", this, &FAdvancedResourceLoader::HandleLoadSuccess, GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Retry))
                                        .QueueStep("重试逻辑", this, &FAdvancedResourceLoader::HandleLoadRetry, GroupIndex);

                                    LoadBranch->AddOrGetBranch(static_cast<int32>(EResourceLoadResult::Failed))
                                        .QueueStep("失败处理", this, &FAdvancedResourceLoader::HandleLoadFailure, GroupIndex);

                                    return static_cast<int32>(Result);
                                });

                            return HasMoreResourcesToLoad(GroupIndex) ? EConditionalLoopResult::RunLoop
                                                                      : EConditionalLoopResult::LoopFinished;
                        })
                        .QueueStep("组后处理", this, &FAdvancedResourceLoader::PostprocessGroup, GroupIndex);
                }
            })
            .QueueStep("资源验证", this, &FAdvancedResourceLoader::ValidateAllResources)
            .QueueStep("缓存优化", this, &FAdvancedResourceLoader::OptimizeResourceCache)
            .QueueStep("完成回调", this, &FAdvancedResourceLoader::NotifyLoadingComplete)
            .ExecuteFlow();
    }

private:
    // 异步资源依赖分析
    void AnalyzeResourceDependencies(FControlFlowNodeRef FlowHandle)
    {
        // 使用异步任务分析资源依赖关系
        AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask, [this, FlowHandle]()
        {
            // 复杂的依赖分析逻辑
            PerformDependencyAnalysis();

            // 回到游戏线程继续流程
            AsyncTask(ENamedThreads::GameThread, [FlowHandle]()
            {
                FlowHandle->ContinueFlow();
            });
        });
    }

    // 内存池预分配
    void PreallocateMemoryPools()
    {
        // 基于分析结果预分配内存池
        size_t EstimatedMemoryNeed = CalculateMemoryRequirement();
        ResourceMemoryPool.Reserve(EstimatedMemoryNeed);

        UE_LOG(LogResourceLoader, Log, TEXT("预分配内存池: %zu bytes"), EstimatedMemoryNeed);
    }

    // 单个资源加载（异步）
    void LoadSingleResource(FControlFlowNodeRef FlowHandle, int32 GroupIndex)
    {
        FAssetLoadingGroup& Group = LoadingGroups[GroupIndex];
        if (Group.HasMoreResources())
        {
            FStreamableManager& StreamableManager = UAssetManager::GetStreamableManager();

            TSharedPtr<FStreamableHandle> Handle = StreamableManager.RequestAsyncLoad(
                Group.GetNextResourcePath(),
                FStreamableDelegate::CreateLambda([this, FlowHandle, GroupIndex]()
                {
                    LoadedResourceCount.fetch_add(1, std::memory_order_relaxed);
                    UpdateLoadingProgress();
                    FlowHandle->ContinueFlow();
                })
            );

            {
                FScopeLock Lock(&LoadingMutex);
                ActiveHandles.Add(Group.GetCurrentResourceName(), Handle);
            }
        }
        else
        {
            FlowHandle->ContinueFlow();
        }
    }
};

案例2：多阶段AI决策系统

cpp

class FAdvancedAIController : public AAIController, public TSharedFromThis<FAdvancedAIController>
{
private:
    TSharedRef<FControlFlow> DecisionPipeline;
    TSharedRef<FControlFlow> PerceptionPipeline;
    TSharedRef<FControlFlow> ActionPipeline;

    // AI状态数据
    FAIWorldState WorldState;
    FAIDecisionContext DecisionContext;
    TArray<FAIAction> PossibleActions;

public:
    void ExecuteAdvancedBehavior()
    {
        DecisionPipeline
            .QueueStep("感知更新", this, &FAdvancedAIController::UpdatePerception)
            .QueueStep("世界状态建模", this, &FAdvancedAIController::BuildWorldModel)
            .BranchFlow([this](TSharedRef<FControlFlowBranch> ThreatBranch)
            {
                EThreatLevel ThreatLevel = EvaluateThreatLevel();

                // 高威胁分支：紧急响应
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::High))
                    .QueueStep("紧急威胁响应", this, &FAdvancedAIController::HandleHighThreat)
                    .QueueStep("快速决策", this, &FAdvancedAIController::MakeEmergencyDecision);

                // 中威胁分支：谨慎评估
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::Medium))
                    .QueueStep("威胁评估", this, &FAdvancedAIController::EvaluateMediumThreat)
                    .Loop([this](TSharedRef<FConditionalLoop> EvaluationLoop)
                    {
                        EvaluationLoop->CheckConditionFirst()
                            .QueueStep("收集额外信息", this, &FAdvancedAIController::GatherMoreInformation)
                            .QueueStep("重新评估", this, &FAdvancedAIController::ReevaluateThreat);

                        return HasSufficientInformation() ? EConditionalLoopResult::LoopFinished
                                                          : EConditionalLoopResult::RunLoop;
                    })
                    .QueueStep("制定策略", this, &FAdvancedAIController::FormulateStrategy);

                // 低威胁分支：常规行为
                ThreatBranch->AddOrGetBranch(static_cast<int32>(EThreatLevel::Low))
                    .QueueStep("常规行为规划", this, &FAdvancedAIController::PlanRoutineBehavior)
                    .ForkFlow([this](TSharedRef<FConcurrentControlFlows> ConcurrentPlanning)
                    {
                        // 并行执行多个规划任务
                        ConcurrentPlanning->SetExecution(EConcurrentExecution::Default);

                        ConcurrentPlanning->AddOrGetFlow(0, "路径规划")
                            .QueueStep("计算最优路径", this, &FAdvancedAIController::CalculateOptimalPath)
                            .QueueStep("路径平滑", this, &FAdvancedAIController::SmoothPath);

                        ConcurrentPlanning->AddOrGetFlow(1, "资源管理")
                            .QueueStep("评估资源需求", this, &FAdvancedAIController::EvaluateResourceNeeds)
                            .QueueStep("优化资源分配", this, &FAdvancedAIController::OptimizeResourceAllocation);

                        ConcurrentPlanning->AddOrGetFlow(2, "社交互动")
                            .QueueStep("分析社交关系", this, &FAdvancedAIController::AnalyzeSocialRelations)
                            .QueueStep("规划互动行为", this, &FAdvancedAIController::PlanSocialInteractions);
                    });

                return static_cast<int32>(ThreatLevel);
            })
            .QueueStep("行为执行", this, &FAdvancedAIController::ExecutePlannedBehavior)
            .QueueStep("结果评估", this, &FAdvancedAIController::EvaluateResults)
            .ExecuteFlow();
    }

private:
    // 异步感知更新
    void UpdatePerception(FControlFlowNodeRef FlowHandle)
    {
        // 启动感知子流程
        PerceptionPipeline
            .QueueStep("视觉感知", this, &FAdvancedAIController::ProcessVisualPerception)
            .QueueStep("听觉感知", this, &FAdvancedAIController::ProcessAuditoryPerception)
            .QueueStep("触觉感知", this, &FAdvancedAIController::ProcessTactilePerception)
            .QueueStep("感知融合", this, &FAdvancedAIController::FusePerceptionData);

        // 设置完成回调
        PerceptionPipeline.OnFlowComplete().AddLambda([FlowHandle]()
        {
            FlowHandle->ContinueFlow();
        });

        PerceptionPipeline.ExecuteFlow();
    }

    // 复杂的世界状态建模
    void BuildWorldModel()
    {
        // 使用感知数据构建世界状态模型
        WorldState.UpdateFromPerception(GetPerceptionData());

        // 预测未来状态
        WorldState.PredictFutureStates(PredictionTimeHorizon);

        // 识别关键实体和关系
        WorldState.IdentifyKeyEntitiesAndRelationships();

        UE_LOG(LogAI, Verbose, TEXT("世界模型更新完成，识别到 %d 个关键实体"),
               WorldState.GetKeyEntities().Num());
    }
};

调试与性能监控：生产级工具链

说明：本章节更多是在说明“如果要把 ControlFlows 做成一套生产级工具链，通常会怎么补齐”，其中的 Debugger/MemoryTracker 代码以工程化示意为主，并非插件当前默认自带功能。

高级调试系统

cpp

class FControlFlowDebugger
{
private:
    struct FFlowExecutionTrace
    {
        FString FlowName;
        FString NodeName;
        double StartTime;
        double EndTime;
        EFlowNodeResult Result;
        TArray<FString> CallStack;
    };

    TArray<FFlowExecutionTrace> ExecutionHistory;
    TMap<FString, FFlowPerformanceMetrics> PerformanceMetrics;
    FCriticalSection DebugMutex;

public:
    // 性能分析器集成
    void BeginFlowProfiling(const FString& FlowName)
    {
        TRACE_CPUPROFILER_EVENT_SCOPE_STR(*FString::Printf(TEXT("ControlFlow_%s"), *FlowName));

        if (CVarControlFlowDebugEnabled.GetValueOnGameThread())
        {
            FScopeLock Lock(&DebugMutex);

            FFlowExecutionTrace& Trace = ExecutionHistory.AddDefaulted_GetRef();
            Trace.FlowName = FlowName;
            Trace.StartTime = FPlatformTime::Seconds();

            // 捕获调用栈
            CaptureCallStack(Trace.CallStack);
        }
    }

    // 流程可视化数据生成
    FString GenerateFlowVisualization(const FControlFlow& Flow)
    {
        TStringBuilder<1024> GraphBuilder;
        GraphBuilder.Append(TEXT("digraph ControlFlow {\n"));
        GraphBuilder.Append(TEXT("  rankdir=TB;\n"));
        GraphBuilder.Append(TEXT("  node [shape=box];\n"));

        // 生成节点
        for (int32 NodeIndex = 0; NodeIndex < Flow.FlowQueue.Num(); ++NodeIndex)
        {
            const FControlFlowNode& Node = *Flow.FlowQueue[NodeIndex];
            FString NodeColor = GetNodeColor(Node.GetType());

            GraphBuilder.Appendf(TEXT("  Node%d [label=\"%s\" fillcolor=\"%s\" style=filled];\n"),
                NodeIndex, *Node.GetNodeName(), *NodeColor);

            if (NodeIndex > 0)
            {
                GraphBuilder.Appendf(TEXT("  Node%d -> Node%d;\n"), NodeIndex - 1, NodeIndex);
            }
        }

        GraphBuilder.Append(TEXT("}\n"));
        return GraphBuilder.ToString();
    }

    // 性能热点分析
    TArray<FFlowPerformanceHotspot> AnalyzePerformanceHotspots()
    {
        TArray<FFlowPerformanceHotspot> Hotspots;

        for (const auto& MetricPair : PerformanceMetrics)
        {
            const FFlowPerformanceMetrics& Metrics = MetricPair.Value;

            if (Metrics.AverageExecutionTime > PerformanceThreshold)
            {
                FFlowPerformanceHotspot& Hotspot = Hotspots.AddDefaulted_GetRef();
                Hotspot.FlowName = MetricPair.Key;
                Hotspot.AverageTime = Metrics.AverageExecutionTime;
                Hotspot.MaxTime = Metrics.MaxExecutionTime;
                Hotspot.ExecutionCount = Metrics.ExecutionCount;
                Hotspot.Severity = CalculateHotspotSeverity(Metrics);
            }
        }

        // 按严重程度排序
        Hotspots.Sort([](const FFlowPerformanceHotspot& A, const FFlowPerformanceHotspot& B)
        {
            return A.Severity > B.Severity;
        });

        return Hotspots;
    }
};

内存泄漏检测与预防

cpp

class FControlFlowMemoryTracker
{
private:
    struct FAllocationInfo
    {
        void* Address;
        size_t Size;
        FString FlowName;
        FString NodeName;
        double AllocationTime;
        TArray<FString> CallStack;
    };

    TMap<void*, FAllocationInfo> ActiveAllocations;
    std::atomic<size_t> TotalAllocatedBytes{0};
    std::atomic<int32> AllocationCount{0};

public:
    // 自定义分配器钩子
    void TrackAllocation(void* Address, size_t Size, const FString& Context)
    {
        if (CVarControlFlowMemoryTrackingEnabled.GetValueOnGameThread())
        {
            FAllocationInfo Info;
            Info.Address = Address;
            Info.Size = Size;
            Info.AllocationTime = FPlatformTime::Seconds();

            // 从当前执行上下文获取流程信息
            if (FControlFlow* CurrentFlow = GetCurrentExecutingFlow())
            {
                Info.FlowName = CurrentFlow->GetDebugName();
                if (auto CurrentNode = CurrentFlow->GetCurrentNode())
                {
                    Info.NodeName = CurrentNode->GetNodeName();
                }
            }

            {
                FScopeLock Lock(&AllocationMutex);
                ActiveAllocations.Add(Address, MoveTemp(Info));
            }

            TotalAllocatedBytes.fetch_add(Size, std::memory_order_relaxed);
            AllocationCount.fetch_add(1, std::memory_order_relaxed);
        }
    }

    void TrackDeallocation(void* Address)
    {
        if (CVarControlFlowMemoryTrackingEnabled.GetValueOnGameThread())
        {
            FScopeLock Lock(&AllocationMutex);

            if (FAllocationInfo* Info = ActiveAllocations.Find(Address))
            {
                TotalAllocatedBytes.fetch_sub(Info->Size, std::memory_order_relaxed);
                AllocationCount.fetch_sub(1, std::memory_order_relaxed);
                ActiveAllocations.Remove(Address);
            }
        }
    }

    // 内存泄漏报告生成
    FString GenerateLeakReport()
    {
        FScopeLock Lock(&AllocationMutex);

        if (ActiveAllocations.Num() == 0)
        {
            return TEXT("No memory leaks detected.");
        }

        TStringBuilder<2048> ReportBuilder;
        ReportBuilder.Appendf(TEXT("Memory Leak Report - %d active allocations, %zu bytes\n\n"),
            ActiveAllocations.Num(), TotalAllocatedBytes.load());

        // 按分配时间排序
        TArray<FAllocationInfo> SortedAllocations;
        ActiveAllocations.GenerateValueArray(SortedAllocations);
        SortedAllocations.Sort([](const FAllocationInfo& A, const FAllocationInfo& B)
        {
            return A.AllocationTime < B.AllocationTime;
        });

        for (const FAllocationInfo& Info : SortedAllocations)
        {
            double LeakAge = FPlatformTime::Seconds() - Info.AllocationTime;
            ReportBuilder.Appendf(TEXT("Leak: %p (%zu bytes) in %s::%s (age: %.2fs)\n"),
                Info.Address, Info.Size, *Info.FlowName, *Info.NodeName, LeakAge);
        }

        return ReportBuilder.ToString();
    }
};

编译器优化与代码生成分析

模板实例化的编译时开销分析

cpp

// 编译器在处理ControlFlows时的模板实例化过程
template<typename BindingObjectClassT, typename...PayloadParamsT>
struct TControlFlowTypeDeduction
{
    // SFINAE技术的深度应用
    template<typename T>
    static auto TestAsyncSignature(int) -> decltype(
        std::declval<T>().*(static_cast<void(T::*)(FControlFlowNodeRef, PayloadParamsT...)>(nullptr)),
        std::true_type{}
    );

    template<typename T>
    static std::false_type TestAsyncSignature(...);

    template<typename T>
    static auto TestSyncSignature(int) -> decltype(
        std::declval<T>().*(static_cast<void(T::*)(PayloadParamsT...)>(nullptr)),
        std::true_type{}
    );

    template<typename T>
    static std::false_type TestSyncSignature(...);

    // 编译时类型推断
    static constexpr bool IsAsyncFunction = decltype(TestAsyncSignature<BindingObjectClassT>(0))::value;
    static constexpr bool IsSyncFunction = decltype(TestSyncSignature<BindingObjectClassT>(0))::value;

    // 静态断言确保类型安全
    static_assert(IsAsyncFunction || IsSyncFunction,
                  "Function signature must match one of the supported patterns");
    static_assert(!(IsAsyncFunction && IsSyncFunction),
                  "Ambiguous function signature detected");
};

// 编译器优化友好的分发机制
template<typename BindingObjectClassT, typename...PayloadParamsT>
FORCEINLINE void DispatchQueueStep(
    const FString& InDebugName,
    BindingObjectClassT* InBindingObject,
    auto InFunction,
    PayloadParamsT...Params)
{
    using DeductionHelper = TControlFlowTypeDeduction<BindingObjectClassT, PayloadParamsT...>;

    if constexpr (DeductionHelper::IsAsyncFunction)
    {
        // 编译时分支：异步函数路径
        QueueWait(InDebugName).BindUObject(InBindingObject, InFunction, Params...);
    }
    else if constexpr (DeductionHelper::IsSyncFunction)
    {
        // 编译时分支：同步函数路径
        QueueFunction(InDebugName).BindUObject(InBindingObject, InFunction, Params...);
    }
}

运行时性能特征分析

┌─────────────────────────────────────────────────────────────────────────────┐
│                 性能特征：测量方法与结果范围（建议）                           │
├─────────────────────────────────────────────────────────────────────────────┤
│ 如何测：                                                                       │
│ - 在关键节点/任务处加 Trace/Stat（例如 TRACE_CPUPROFILER_EVENT_SCOPE）         │
│ - 用 Unreal Insights 做对比：DebugGame / Development / Shipping + LTO/PGO 等   │
│ - 分别测：节点创建（MakeShared）、委托调用、队列推进、并发调度（ParallelFor）   │
│                                                                               │
│ 影响因素（同一套代码差异可达数倍）：                                           │
│ - 平台/CPU/缓存、编译配置、内存分配器、日志级别、调试名/字符串路径是否开启       │
│ - 并发策略（Default/Random/Parallel）与子流程规模/粒度                          │
│                                                                               │
│ 结果范围（数量级参考，不是硬指标）：                                           │
│ - 节点创建与销毁：通常为几十到数百 ns/次（取决于 allocator 与调试信息）         │
│ - 委托绑定与调用：通常为几十 ns 到 ~0.1µs/次（取决于绑定方式与捕获大小）        │
│ - 流程推进（一次 ContinueFlow→选择下一个节点）：通常为几十 ns 到数百 ns         │
│ - 并发扩展：ParallelFor 可能带来加速，但受任务粒度与共享数据竞争限制            │
└─────────────────────────────────────────────────────────────────────────────┘

高级优化技术与最佳实践

说明：本章节讨论的是“围绕 ControlFlows 这种模型可能采取的优化方向”，部分内容属于扩展设想/通用工程手法（例如对象池、SIMD、异步 I/O 管线），并不等价于插件当前实现。

零拷贝优化策略

cpp

class FControlFlowOptimized : public FControlFlow
{
private:
    // 使用小对象优化避免堆分配
    static constexpr size_t SmallNodeSize = 64;
    alignas(std::max_align_t) char SmallNodeBuffer[SmallNodeSize];
    bool bUsingSmallNodeOptimization = false;

    // 预分配的节点池
    TArray<TUniquePtr<FControlFlowNode>> NodePool;
    TArray<int32> FreeNodeIndices;

public:
    // 优化的节点创建
    template<typename NodeType, typename...ArgsT>
    TSharedRef<NodeType> CreateOptimizedNode(ArgsT&&...Args)
    {
        static_assert(std::is_base_of_v<FControlFlowNode, NodeType>,
                      "NodeType must derive from FControlFlowNode");

        // 小对象优化路径
        if constexpr (sizeof(NodeType) <= SmallNodeSize &&
                      std::is_trivially_destructible_v<NodeType>)
        {
            if (!bUsingSmallNodeOptimization)
            {
                NodeType* Node = new(SmallNodeBuffer) NodeType(Forward<ArgsT>(Args)...);
                bUsingSmallNodeOptimization = true;
                return MakeShareable(Node, [this](NodeType* Ptr)
                {
                    Ptr->~NodeType();
                    bUsingSmallNodeOptimization = false;
                });
            }
        }

        // 对象池路径
        if (FreeNodeIndices.Num() > 0)
        {
            int32 Index = FreeNodeIndices.Pop();
            NodeType* Node = static_cast<NodeType*>(NodePool[Index].Release());
            new(Node) NodeType(Forward<ArgsT>(Args)...);

            return MakeShareable(Node, [this, Index](NodeType* Ptr)
            {
                Ptr->~NodeType();
                NodePool[Index] = TUniquePtr<FControlFlowNode>(Ptr);
                FreeNodeIndices.Add(Index);
            });
        }

        // 标准分配路径
        return MakeShared<NodeType>(Forward<ArgsT>(Args)...);
    }

    // 批量操作优化
    template<typename FunctionT>
    FControlFlow& QueueBatch(const TArray<FunctionT>& Functions)
    {
        // 预分配队列空间
        FlowQueue.Reserve(FlowQueue.Num() + Functions.Num());

        // 批量创建节点，减少分配开销
        for (const auto& Function : Functions)
        {
            auto Node = CreateOptimizedNode<FControlFlowNode_SelfCompleting>(
                SharedThis(this),
                FormatOrGetNewNodeDebugName(),
                Function
            );
            FlowQueue.Add(Node);
        }

        return *this;
    }
};

内存局部性优化

cpp

// 缓存友好的节点布局
struct alignas(64) FControlFlowNodeCacheFriendly  // 64字节对齐，匹配缓存行
{
    // 热路径数据（前32字节）
    TWeakPtr<FControlFlow> Parent;           // 8字节
    FSimpleDelegate Process;                 // 16字节
    uint32 NodeFlags;                        // 4字节（压缩的状态信息）
    uint32 Reserved;                         // 4字节对齐填充

    // 冷路径数据（后32字节）
    FString NodeName;                        // 调试信息，访问频率低
    TSharedPtr<FTrackedActivity> Activity;   // 可选的活动跟踪

    // 位域优化的状态标志
    struct
    {
        uint32 bCancelled : 1;
        uint32 bWasBoundOnExecution : 1;
        uint32 bProfilerEventStarted : 1;
        uint32 NodeType : 4;                 // 支持16种节点类型
        uint32 Priority : 8;                 // 优先级信息
        uint32 Reserved : 17;                // 预留扩展位
    } Flags;
};

// SIMD优化的批量状态检查
class FControlFlowSIMDOptimizer
{
public:
    // 使用AVX2指令集批量检查节点状态
    static bool BatchCheckNodeCompletion(const TArray<TSharedRef<FControlFlowNode>>& Nodes)
    {
        const int32 NumNodes = Nodes.Num();
        const int32 SIMDWidth = 8;  // AVX2可以并行处理8个32位整数

        // 对齐到SIMD边界的批量处理
        int32 ProcessedCount = 0;
        for (; ProcessedCount + SIMDWidth <= NumNodes; ProcessedCount += SIMDWidth)
        {
            // 加载8个节点的状态到AVX2寄存器
            __m256i NodeStates = _mm256_setzero_si256();

            for (int32 i = 0; i < SIMDWidth; ++i)
            {
                uint32 NodeState = Nodes[ProcessedCount + i]->GetPackedState();
                NodeStates = _mm256_insert_epi32(NodeStates, NodeState, i);
            }

            // 并行检查完成状态
            __m256i CompletionMask = _mm256_set1_epi32(0x1);  // 检查完成位
            __m256i CompletedNodes = _mm256_and_si256(NodeStates, CompletionMask);

            // 检查是否所有节点都已完成
            if (_mm256_testz_si256(CompletedNodes, CompletedNodes) == 0)
            {
                return false;  // 至少有一个节点未完成
            }
        }

        // 处理剩余的节点
        for (; ProcessedCount < NumNodes; ++ProcessedCount)
        {
            if (!Nodes[ProcessedCount]->IsCompleted())
            {
                return false;
            }
        }

        return true;
    }
};

异步I/O与流水线优化

cpp

class FControlFlowAsyncIOOptimizer
{
private:
    // 异步I/O完成端口（Windows）或epoll（Linux）
    class FAsyncIOCompletionPort
    {
    private:
        HANDLE CompletionPort;  // Windows IOCP句柄
        TArray<OVERLAPPED_ENTRY> CompletionEntries;
        static constexpr int32 MaxConcurrentOperations = 64;

    public:
        void ProcessCompletions(FControlFlow& Flow)
        {
            ULONG NumEntriesRemoved = 0;
            CompletionEntries.SetNum(MaxConcurrentOperations);

            // 非阻塞地获取完成的I/O操作
            BOOL Result = GetQueuedCompletionStatusEx(
                CompletionPort,
                CompletionEntries.GetData(),
                MaxConcurrentOperations,
                &NumEntriesRemoved,
                0,  // 非阻塞
                FALSE
            );

            if (Result && NumEntriesRemoved > 0)
            {
                // 批量处理完成的操作
                for (ULONG i = 0; i < NumEntriesRemoved; ++i)
                {
                    FAsyncIOOperation* Operation = static_cast<FAsyncIOOperation*>(
                        CompletionEntries[i].lpCompletionKey);

                    // 继续相关的控制流
                    if (Operation && Operation->FlowNode.IsValid())
                    {
                        Operation->FlowNode.Pin()->ContinueFlow();
                    }
                }
            }
        }
    };

    // 流水线式的资源加载
    struct FResourceLoadingPipeline
    {
        enum class EStage : uint8
        {
            FileRead,       // 磁盘读取
            Decompression,  // 解压缩
            Parsing,        // 解析
            GPUUpload,      // GPU上传
            Finalization    // 最终化
        };

        struct FPipelineStage
        {
            EStage Stage;
            TFunction<void(FResourceLoadingContext&)> Processor;
            TArray<FResourceLoadingContext> PendingContexts;
            std::atomic<int32> ActiveOperations{0};
        };

        TArray<FPipelineStage> Stages;

        void ProcessPipeline()
        {
            // 并行处理所有流水线阶段
            ParallelFor(Stages.Num(), [this](int32 StageIndex)
            {
                FPipelineStage& Stage = Stages[StageIndex];

                // 处理该阶段的所有待处理上下文
                while (Stage.PendingContexts.Num() > 0 &&
                       Stage.ActiveOperations.load() < MaxConcurrentOperationsPerStage)
                {

                    FResourceLoadingContext Context = Stage.PendingContexts.Pop();
                    Stage.ActiveOperations.fetch_add(1);

                    // 异步处理
                    AsyncTask(ENamedThreads::AnyBackgroundThreadNormalTask,
                        [this, StageIndex, Context = MoveTemp(Context)]() mutable
                        {

                        Stages[StageIndex].Processor(Context);

                        // 移动到下一阶段
                        if (StageIndex + 1 < Stages.Num())
                        {
                            Stages[StageIndex + 1].PendingContexts.Add(MoveTemp(Context));
                        }
                        else
                        {
                            // 流水线完成，通知控制流
                            Context.CompletionCallback.ExecuteIfBound();
                        }

                        Stages[StageIndex].ActiveOperations.fetch_sub(1);
                    });
                }
            });
        }
    };

public:
    // 高性能的异步文件加载
    void LoadFileAsync(const FString& FilePath,
                      FControlFlowNodeRef FlowNode,
                      TFunction<void(TArray<uint8>&&)> CompletionCallback)
    {
        // 使用内存映射文件进行零拷贝读取
        FAsyncFileHandle FileHandle = FPlatformFileManager::Get().GetPlatformFile().OpenAsyncRead(*FilePath);

        if (FileHandle)
        {
            int64 FileSize = FileHandle->Size();

            // 预分配缓冲区
            TArray<uint8> Buffer;
            Buffer.SetNumUninitialized(FileSize);

            // 异步读取请求
            FAsyncFileCallBack ReadCallback = [FlowNode, CompletionCallback = MoveTemp(CompletionCallback),
                                               Buffer = MoveTemp(Buffer)](bool bWasSuccessful, IAsyncReadRequest*) mutable
            {
                if (bWasSuccessful)
                {
                    CompletionCallback(MoveTemp(Buffer));
                }
                FlowNode->ContinueFlow();
            };

            FileHandle->ReadRequest(0, FileSize, AIOP_Normal, &ReadCallback, Buffer.GetData());
        }
        else
        {
            // 文件打开失败，立即继续流程
            FlowNode->ContinueFlow();
        }
    }
};

总结：现代C++异步编程的工程典范

ControlFlows插件代表了现代C++在游戏引擎中异步编程的最高水准实现。它不仅仅是一个工具，更是一个展现了以下核心设计原则的工程典范：

🎯 技术创新点

类型安全的编译时推断：通过SFINAE和模板元编程实现零运行时开销的类型推断
内存安全的生命周期管理：智能指针系统确保复杂异步场景下的内存安全
可扩展的并发模型：从单线程到真并行的渐进式并发支持
声明式的流程描述：函数式编程范式与面向对象设计的完美融合

🚀 性能优化策略

编译时优化：模板重载/SFINAE 让“签名→节点类型”在编译期分发
分配与拷贝控制：大量节点通过 MakeShared 创建，调试字符串尽量延迟/缓存
并发调度：并发子流程在 Parallel 策略下由 ParallelFor 驱动执行
可选的工程化优化空间：对象池化/SIMD/更深的 I/O 管线属于潜在改进方向（非插件默认实现）

💡 工程实践价值

可维护性：清晰的代码结构降低复杂异步逻辑的维护成本
可测试性：模块化设计便于单元测试和集成测试
可扩展性：开放的架构支持自定义节点类型和执行策略
可调试性：丰富的调试信息和性能监控工具

🔬 理论意义

ControlFlows的设计体现了计算机科学中多个重要概念的实际应用：

状态机理论：流程执行的状态转换模型
并发理论：多种并发语义的统一抽象
类型理论：类型安全的函数签名推断系统
编译器理论：模板元编程和编译时优化

对于希望深入理解现代C++异步编程、游戏引擎架构或系统级性能优化的开发者而言，ControlFlows插件的源码分析将是一次极其宝贵的学习之旅。

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueStep"))
	.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
	.QueueStep(TEXT("Foo"), this, &ThisClass::Foo)
	.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueWait"))
  .QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
  .QueueStep(TEXT("QueueWaitFunction"), this, &ThisClass::QueueWaitFunction)
  .QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlow"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.QueueStep(TEXT("QueueControlFlow"), this, &ThisClass::QueueControlFlow, 0, FString("TestQueueControlFlow"))
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlowBranch"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.BranchFlow([this](TSharedRef<FControlFlowBranch> Branch)
{
	Branch->AddOrGetBranch(1).QueueStep(TEXT("QueueControlFlowBranch1"), this, &ThisClass::QueueControlFlowBranch1, 1, FString("TestQueueControlFlowBranch1"));
	Branch->AddOrGetBranch(2).QueueStep(TEXT("QueueControlFlowBranch2"), this, &ThisClass::QueueControlFlowBranch2, 2, FString("TestQueueControlFlowBranch2"));

	return FMath::RandBool() ? 1 : 2;
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueControlFlowBranch"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
.ForkFlow([this](TSharedRef<FConcurrentControlFlows> ConcurrentFlows)
{
	ConcurrentFlows->AddOrGetFlow(0).QueueStep(TEXT("QueueConcurrentFlows1"), this, &ThisClass::QueueConcurrentFlows1, 1, FString("QueueConcurrentFlows1"));
	ConcurrentFlows->AddOrGetFlow(1).QueueStep(TEXT("QueueConcurrentFlows2"), this, &ThisClass::QueueConcurrentFlows2, 2, FString("QueueConcurrentFlows2"));
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();

日志

QueueStep执行堆栈

ExecuteFlow执行堆栈

代码

cpp

FControlFlow& Flow = FControlFlowStatics::Create(this, TEXT("TestQueueConditionalLoop"))
.QueueStep(TEXT("ConstructNode"), this, &ThisClass::Construct)
//do while
.Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
{
	UE_LOG(LogTemp, Display, TEXT("ATestControlFlows::QueueConditionalLoop Loop1"));

	InnerLoop->RunLoopFirst().QueueStep(TEXT("QueueConditionalLoop"), this, &ThisClass::QueueConditionalLoop, 1, FString("QueueConditionalLoop"));

	return LoopCounter <= 10 ? EConditionalLoopResult::RunLoop : EConditionalLoopResult::LoopFinished;
})
//while
.Loop([this](TSharedRef<FConditionalLoop> InnerLoop)
{
	UE_LOG(LogTemp, Display, TEXT("ATestControlFlows::QueueConditionalLoop Loop2"));

	InnerLoop->CheckConditionFirst().QueueStep(TEXT("QueueConditionalLoop"), this, &ThisClass::QueueConditionalLoop, 1, FString("QueueConditionalLoop"));

	return LoopCounter <= 10 ? EConditionalLoopResult::RunLoop : EConditionalLoopResult::LoopFinished;
})
.QueueStep(TEXT("DestructNode"), this, &ThisClass::Destruct);

Flow.ExecuteFlow();
